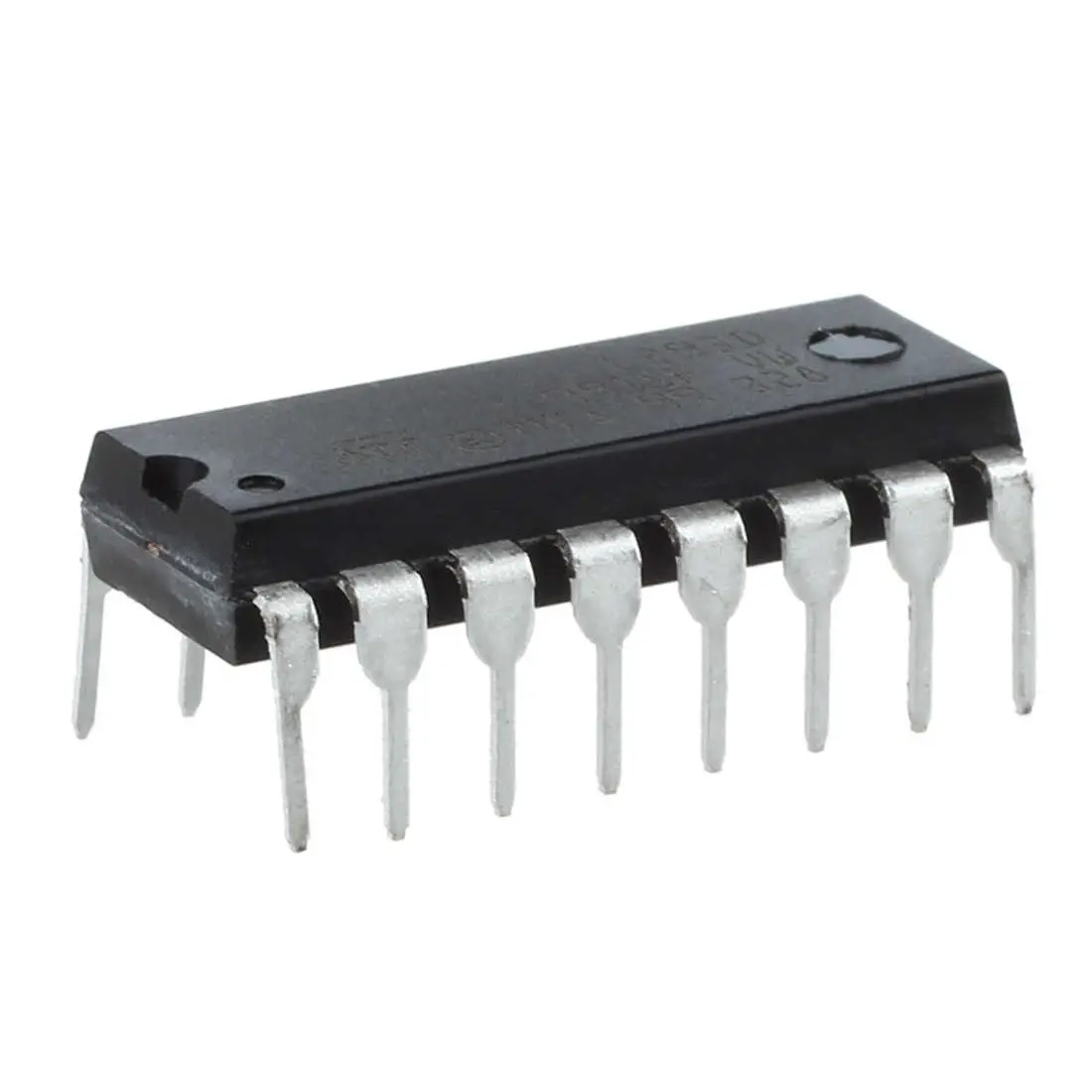

      L293D Motor Sürücü Entegresi - DIP16 H-Köprüsü

      L293D Motor Sürücü Entegresi - DIP16 H-Köprüsü
      Görsel 1
      EcemPuan : 218.500
      Fiyat:
      26,22 TL
      Havale / EFT:
      25,43 TL
      Aynı Gün Kargo

      Ürüne Oy Verin

      Satıcıya Danış

      L293D Motor Sürücü Entegresi - DIP16

      Dört Kanallı H-Köprüsü ile Profesyonel Güç Denetimi

      Robotik projelerinizin hareket kontrolünü bir üst seviyeye taşıyın! Ecem Bilgisayar güvencesiyle sunulan L293D Motor Sürücü, kompakt DIP16 kılıfı içerisinde bağımsız olarak kontrol edilebilen 4 kanal barındırır. Geniş voltaj aralığı (4.5V-36V) ve her kanal için 600mA sürekli akım kapasitesiyle iki adet DC motoru çift yönlü veya bir adet step motoru hassas adımlarla sürebilirsiniz. Dahili koruma diyotları sayesinde motorların oluşturduğu indüktif voltaj sıçramalarına karşı devrenizi koruyan endüstriyel standartta bir komponenttir.

      Teknik Avantajlar ve Donanımsal Koruma

      • Dahili Kickback Diyotları: Motorun durma anında ürettiği ters voltajı sönümleyen entegre diyot yapısı ile ek bileşen ihtiyacını ortadan kaldırır.
      • Bağımsız Lojik ve Motor Beslemesi: VCC1 (5V lojik) ve VCC2 (36V'a kadar motor gücü) girişleri sayesinde mikrodenetleyicinizi yüksek akımlardan izole eder.
      • Termal Koruma Devresi: Aşırı ısınma durumunda entegreyi koruyan dahili termal kapatma (shutdown) özelliğiyle güvenli çalışma döngüsü.
      • Geniş Frekans Tepkisi: Yüksek frekanslı PWM sinyalleriyle tam uyum sağlayarak motor hız kontrolünde jilet gibi hassas sonuçlar sunar.
      • ESD Koruması: Elektrostatik deşarjlara karşı güçlendirilmiş giriş katmanı sayesinde laboratuvar ve saha koşullarında yüksek dayanıklılık.

      Detaylı Teknik Spesifikasyon Analizi

      Parametre Teknik Veri
      Motor Besleme Gerilimi (VCC2) 4.5V - 36V DC
      Lojik Besleme Gerilimi (VCC1) 4.5V - 7V DC
      Sürekli Çıkış Akımı (Kanal Başı) 600 mA
      Tepe (Peak) Çıkış Akımı 1.2 Amper (Tekrarlanmayan)
      Dönüşüm Hızı (Slew Rate) 300 ns
      Kılıf Tipi DIP-16 (Dual In-line Package)

      Teknik Not: Isıl Yönetim ve Grounding (Şaselenme)

      L293D entegresinin ortasındaki 4 adet GND pini (4, 5, 12, 13) aynı zamanda ısı dağıtıcı (Heat Sink) vazifesi görür. Yüksek akımlı projelerde bu pinleri PCB üzerindeki geniş bir bakır alana lehimlemek veya üzerine küçük bir alüminyum soğutucu eklemek entegre ömrünü maksimize eder. Mühendislik İpucu: Motorların çektiği akım anlık dalgalanmalara yol açabilir; bu yüzden VCC2 hattına 100uF ve VCC1 hattına 100nF kondansatör eklenmesi gürültüyü sönümleyecektir.

      Sıkça Sorulan Sorular (FAQ)

      Soru 1: L293D ve L293B arasındaki fark nedir?

      L293D modelinde dahili flyback (koruma) diyotları bulunur; L293B modelinde ise bu diyotlar yoktur ve harici olarak eklenmelidir. Ecem Bilgisayar olarak sunduğumuz "D" modeli, korumalı ve en güvenli versiyondur.

      Soru 2: 600mA'den daha fazla akım çeken bir motor bağlayabilir miyim?

      Doğrudan hayır. Ancak L293D'nin "Piggyback" yöntemiyle üst üste lehimlenmesi teorik olarak akım kapasitesini artırsa da, profesyonel projelerde bu durumda L298N veya BTS7960 gibi yüksek akımlı sürücülere geçilmesi önerilir.

      Soru 3: Enable pinleri (1 ve 9) ne işe yarar?

      Bu pinler ilgili köprü kanalını aktif veya pasif hale getirir. Arduino projelerinizde bu pinlere PWM sinyali göndererek motorların hızını %0 ile %100 arasında kontrol edebilirsiniz.

      Bu Ürünle İlgili Arama Terimleri:

      L293D Motor Sürücü Fiyat DIP16 Motor Sürücü Entegresi Satın Al H-Köprüsü DC Motor Kontrolü Arduino L293D Pin Şeması ve Bağlantısı Ecem Bilgisayar Elektronik Komponentler
      Diğer Özellikler
      Stok Kodu156
      MarkaArduino
      Stok DurumuVar
