3D yazıcı step motor kontrol kartı, projelerinizde saniyeler içinde milimetrik konumlama ve sarsılmaz bir açısal hassasiyet elde etmenizi sağlayan profesyonel bir sürücü taşıyıcı modüldür | A4988 ve DRV8825 gibi popüler sürücü kartlarıyla tam uyumlu çalışan bu shield, mikrodenetleyicinizden gelen step ve yön sinyallerini teknik bir disiplinle motorlara ileterek mekanik sistemlerinizin hata payını saniyeler içinde minimize eder | Dahili klemens ve header yapısı sayesinde kablo karmaşasını ortadan kaldıran donanım, ayarlanabilir akım sınırlama ve farklı mikro-adım modları desteğiyle otonom sistemlerinizde teknik bir verimlilik sergiler | Kompakt tasarımı ve kararlı sinyal iletim yollarıyla CNC makinelerinden robot kollara kadar her alanda idealdir | Prototipleme süreçlerine sarsılmaz bir hareket kontrol altyapısı kazandıran, uzun ömürlü ve teknik olarak güvenilir bir kontrol kartıdır
Ürün Tanımı

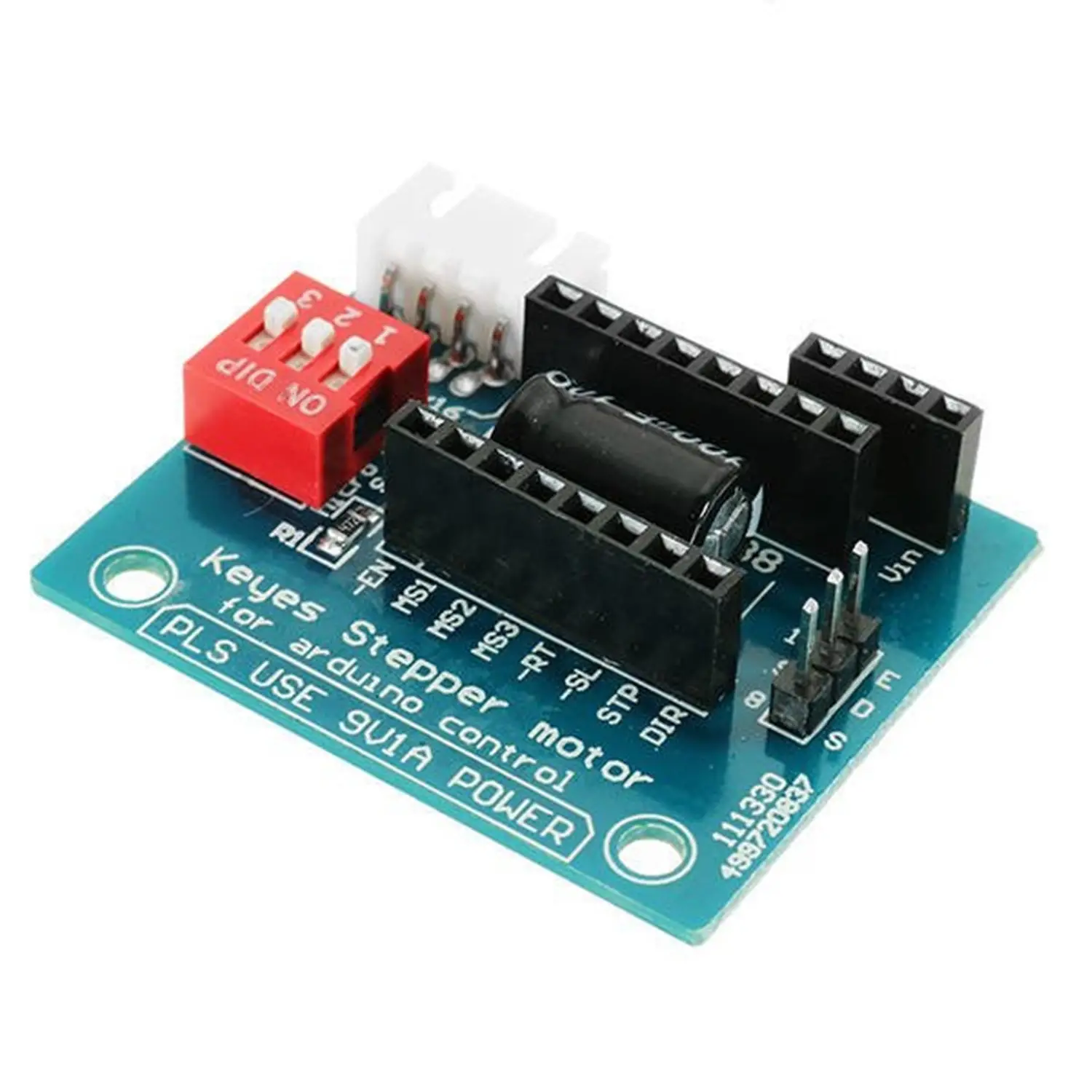

3D Yazıcı A4988 DRV8825 Step Motor Kontrol Kartı - Shield, otonom sistemlerde çoklu motor yönetimini saniyeler içinde standardize etmek için tasarlanmış sarsılmaz bir teknik bileşendir. Modül, sürücü kartlarının doğrudan breadboard üzerine takılmasındaki zorlukları ortadan kaldırarak, motorların ihtiyacı olan yüksek akımı teknik bir kararlılıkla iletir ve milimetrik hareketlerin sürekliliğini sağlar.
Modül, özellikle yer tasarrufu ve bağlantı güvenliğinin kritik olduğu mini 3D yazıcı kafaları, otonom odaklama sistemleri ve CNC eksen kontrol üniteleri için optimize edilmiştir. "Çift Taraflı Koruyucu Jelatin Film" ile mühürlenen PCB yüzeyi ve bağlantı pinleri, montaj sırasında oluşabilecek statik elektrikten ve çevresel korozyondan etkilenmeyerek teknik performansını uzun süre muhafaza eder. Standart pin dizilimi sayesinde sürücülerinizi saniyeler içinde yuvalarına yerleştirmenize imkan tanıyan bu shield, profesyonel projelerinizde sarsılmaz bir tahrik altyapısı kurmanıza yardımcı olur.
Teknik Bilgiler
- Uyumlu Sürücüler: A4988, DRV8825 ve Benzer Pin Yapılı Modüller
- Çalışma Gerilimi: 12V - 36V DC (Motor Beslemesi)
- Mantıksal Gerilim: 5V DC (Sinyal Beslemesi)
- Kontrol Arayüzü: Step ve Direction (Adım ve Yön)
- Mikro Adım Desteği: Jumper Ayarı ile 1/1 - 1/32 Arası
- Klemens Yapısı: Vidayla Sıkıştırmalı Sarsılmaz Bağlantı
- Özellik: Devre yollarını koruyan Çift Taraflı Koruyucu Jelatin Film
Kullanım Alanları
- Arduino tabanlı 3D yazıcıların eksen kontrolü ve filament sürücüleri
- Mini CNC makinelerinde ve lazer kazıma sistemlerinde motor yönetimi
- Otonom kamera sistemlerinde sarsılmaz pan-tilt ve netleme hareketleri
- Eğitim setlerinde step motor mikro-adım kontrolü ve sürücü testleri
Sık Sorulan Sorular
Soru: Sürücüyü karta hangi yönde takmalıyım?
Cevap: Sürücü üzerindeki pin isimleri (GND, VDD vb.) ile kart üzerindeki işaretleri saniyeler içinde karşılaştırmalısınız. Ters takmak sürücüyü ve kartı teknik olarak saniyeler içinde yakabilir.
Soru: Jumper ayarları ne işe yarıyor?
Cevap: Kart üzerindeki jumperlar, motorun adım hassasiyetini (Mikro-adım) belirler. Bu sayede bir tam adımı saniyeler içinde 16 veya 32 parçaya bölerek teknik hassasiyeti artırabilirsiniz.
Soru: Ürünün üzerinde fiziksel koruma mevcut mu?
Cevap: Evet, PCB yüzeyi ve hassas lehim noktaları dış etkilerden korunması amacıyla Çift Taraflı Koruyucu Jelatin Film ile mühürlenerek sevk edilmektedir.
Soru: Isınma sorunu için ne yapılabilir?
Cevap: Step motorlar yüksek akım çeker. Sarsılmaz bir çalışma için sürücülerin üzerine alüminyum soğutucu takmak ve gerekirse küçük bir fan ile teknik soğutma sağlamak önerilir.
