    L293D Arduino Motor Sürücü Shield - 4 Kanal DC / 2 Step / 2 Servo

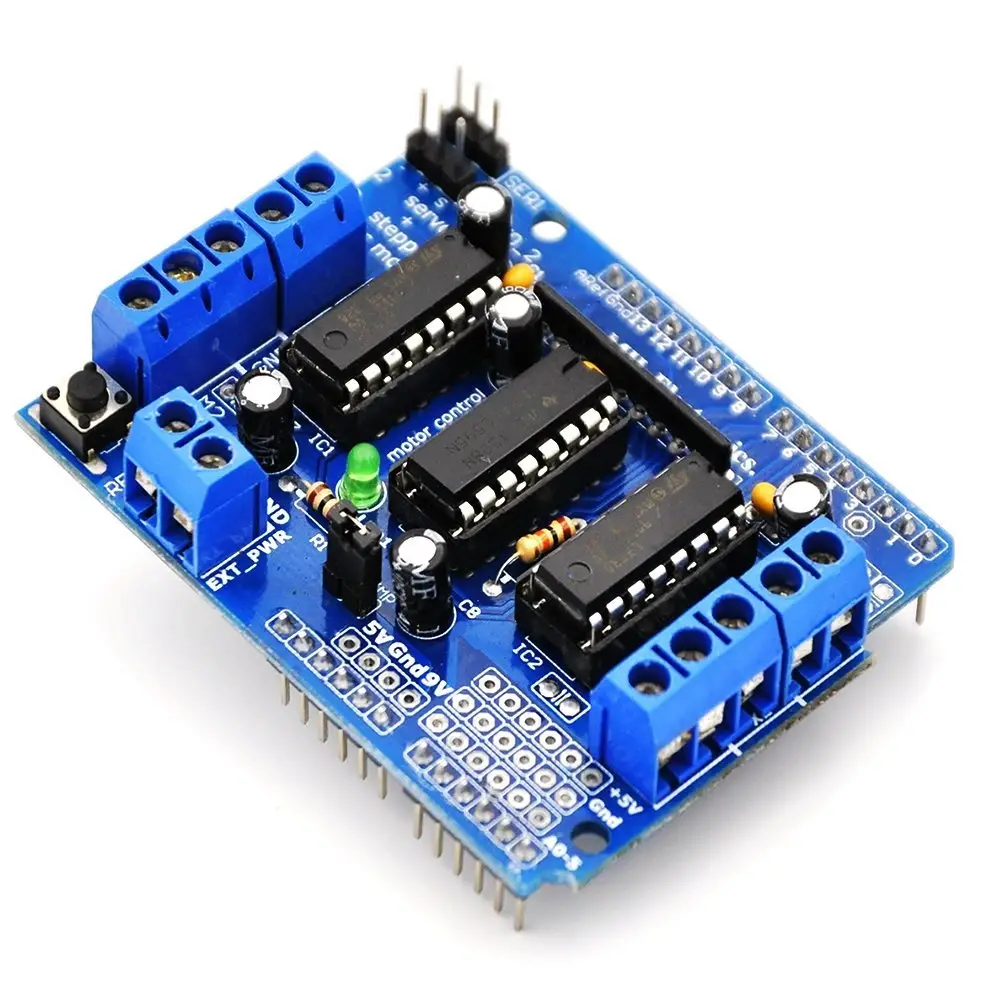

    Görsel 1
    EcemPuan : 884.900
    Fiyat:
    106,19 TL
    Havale / EFT:
    103,00 TL
    11,30 TL'den başlayan taksit seçenekleri için tıklayın.
    Aynı Gün Kargo Sınırlı Sayıda

    L293D Arduino Motor Sürücü Shield

    Hepsi Bir Arada Robotik Kontrol Üssü

    Arduino projelerinize devasa bir hareket kapasitesi kazandırın! Ecem Bilgisayar güvencesiyle sunulan L293D Motor Sürücü Shield, tak-çalıştır mimarisi sayesinde Arduino Uno ve Mega kartlarınızın üzerine tam oturur. Üzerindeki iki adet L293D H-Köprüsü entegresi ve 74HCT595 seri-paralel dönüştürücüsü ile motor kontrolü yaparken Arduino'nun sınırlı pin sayısını en verimli şekilde kullanmanıza olanak tanır. 4 tekerlekli robotlardan karmaşık robot kollara kadar tüm projeleriniz için çok yönlü bir güç merkezidir.

    Teknik Avantajlar ve Çoklu Sürüş Gücü

    • Geniş Motor Desteği: 4 adet bağımsız DC motoru veya 2 adet unipolar/bipolar step motoru yön ve hız kontrolüyle sürebilme kapasitesi.
    • Dahili Servo Soketleri: Arduino'nun yüksek çözünürlüklü zamanlayıcılarına (Timer) bağlı 2 adet 3-pin servo soketi ile sarsıntısız kontrol.
    • Akıllı Pin Yönetimi: 74HCT595 entegresi sayesinde 8 adet çıkışı sadece 3 dijital pin üzerinden yöneterek diğer sensörlere alan açar.
    • Harici Güç Girişi: Motorlar için 5V-12V arası harici besleme klemensi ve Arduino beslemesini ayıran akıllı güç köprüsü (jumper).
    • Otomatik Akım Koruması: Her kanal için termal kapatma ve dahili koruma diyotları ile motorların indüktif etkilerine karşı tam güvenlik.

    Derinlemesine Teknik Spesifikasyon Analizi

    Parametre Teknik Veri
    Kanal Sayısı / Sürücü 4 Kanal / 2 Adet L293D Entegresi
    Giriş Gerilimi (Motor) 5V - 12V DC (Harici Klemens)
    Sürekli Akım (Kanal Başı) 600 mA (Tepe: 1.2A)
    Kontrol Arayüzü 74HCT595 Shift Register (Seri-Paralel)
    Servo Desteği 2 Adet (Arduino D9 ve D10 Pinleri)
    Uyumluluk Arduino Uno, Mega, Leonardo, Duemilanove

    Teknik Not: Güç Ayrımı ve Jumper Ayarı

    L293D Shield üzerinde bulunan PWR_IN klemensi motorların beslemesi içindir. Karttaki sarı jumper (PWR Jumper) takılıyken motorlar Arduino'nun 5V hattından beslenir; bu durum gürültüye ve reset atmalara yol açabilir. Mühendislik İpucu: Kararlı bir robot projesi için bu jumper'ı çıkarıp, motorları harici bir 9V veya 12V kaynakla beslemek en sağlıklı yoldur. Ayrıca bu shield AFMotor.h kütüphanesi ile jilet gibi uyumludur; kütüphaneyi kurarak motorlara saniyeler içinde komut verebilirsiniz.

    Sıkça Sorulan Sorular (FAQ)

    Soru 1: Bu shield ile 4 tekerlekli robot yapabilir miyim?

    Kesinlikle evet. M1, M2, M3 ve M4 klemenslerine 4 adet DC motoru bağlayarak robotunuzun ileri-geri ve dönüş manevralarını tam denetimle gerçekleştirebilirsiniz.

    Soru 2: Shield takılıyken diğer pinleri kullanabilir miyim?

    Evet. Shield, Arduino'nun sadece belirli pinlerini (Lojik ve PWM) kullanır. Kart üzerindeki boş pin yuvalarına (Analog girişler vb.) sensörlerinizi jumper kablolarla bağlayarak projeyi genişletebilirsiniz.

    Soru 3: NEMA 17 step motoru sürebilir mi?

    Evet, ancak NEMA 17 gibi motorlar kanal başına 600mA limitine yakın akım çeker. Uzun süreli kullanımlarda L293D entegrelerinin üzerine alüminyum soğutucu eklenmesi mühendislik ekibimizce önerilir.

    Bu Ürünle İlgili Arama Terimleri:

    Arduino L293D Motor Shield Fiyat 4 Kanal DC Motor Sürücü Shield Satın Al L293D Shield AFMotor Kütüphanesi Kullanımı Ecem Bilgisayar Arduino Modülleri Step ve Servo Kontrol Kartı Arduino
    Diğer Özellikler
    Stok Kodu161
    MarkaArduino
    Stok DurumuVar
