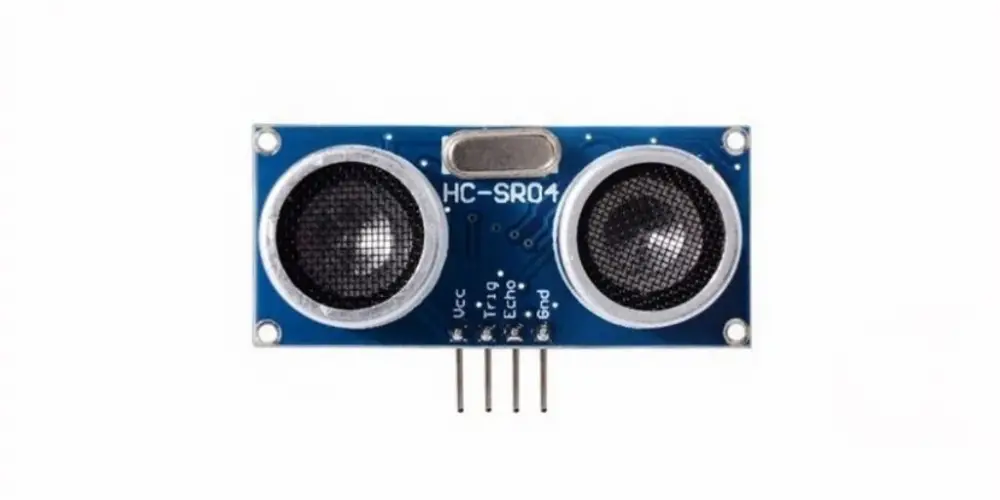

Robotik Rehberi: HC-SR04 Ultrasonik Mesafe Sensörü ile Temassız Ölçüm Teknikleri
Robotik ve otomasyon projelerinde mesafe algılama ihtiyacı için HC-SR04 ultrasonik sensör en verimli çözümlerden biridir. Doğadaki ekolokasyon prensibiyle çalışan bu modül, Ecem Bilgisayar güvencesiyle sunulan hassas ölçüm kapasitesi sayesinde 2 cm ile 400 cm aralığındaki engelleri yüksek doğrulukla tespit eder.
HC-SR04 Sensörün Çalışma Mekanizması
Ultrasonik sensörler, insan kulağının duyamayacağı frekansta ses dalgaları yayarak çalışır. Modül üzerinde yer alan "Trig" ve "Echo" pinleri, ses dalgasının iletimi ve geri dönüş sürecini yöneten ana birimlerdir.
- Sinyal Tetikleme (Trigger): Trig pinine gönderilen 10 mikrosaniyelik lojik sinyal, sensörün 40 kHz frekansında ultrasonik ses dalgaları yaymasını tetikler.
- Yansıma ve Dönüş: Yayılan ses dalgaları bir engele çarptığında yansıyarak geri döner bit ve sensörün alıcı birimi tarafından yakalanır.
- Süre Ölçümü (Echo): Dalganın gidiş ve dönüş süresi boyunca Echo pini aktif kalır. Bu sürenin uzunluğu, engelin uzaklığı ile doğrudan orantılıdır.
Mesafe Hesaplama ve Matematiksel Formül
Sesin havada yayılma hızı, standart koşullarda (20°C) yaklaşık 343 m/s'dir. Ölçülen süreyi santimetre cinsinden mesafeye dönüştürmek için fiziksel hız formülü kullanılır.
$$Mesafe = frac{text{Geçen Süre} times text{Ses Hızı}}{2}$$
- İkiye Bölme Nedeni: Ölçülen süre sesin hem gidiş hem de dönüş yolunu kapsadığı için net mesafe bulunurken sonuç ikiye bölünür.
- Arduino Yazılım Birimi: Kodlama aşamasında okunan mikrosaniye değeri genellikle 58.2 katsayısına bölünerek pratik santimetre hesabı yapılır.
Teknik Özellikler ve Uygulama Avantajları
Ekonomik olması ve kolay programlanabilir yapısı, HC-SR04'ü eğitim setlerinden endüstriyel prototiplere kadar geniş bir yelpayeye taşımıştır. Modülün teknik verileri, stabil projeler geliştirmek için optimize edilmiştir.
- Çalşma Voltajı: 5V DC besleme ile çalışarak Arduino ve diğer kontrol kartlarıyla tam uyum sağlar.
- Ölçüm Açısı: Yaklaşık 15 derecelik bir konik açıda tarama yaparak odaklanmış mesafe verisi sunar.
- Akım Tüketimi: Çalışma anında 15mA gibi düşük bir akım çekerek enerji tasarrufu sağlar.
- Hassasiyet: İdeal koşullarda 3 mm'ye kadar yüksek çözünürlüklü ölçüm yapabilir.
Sık Sorulan Sorular
Ultrasonik sensör her yüzeyi algılar mı?
Ses dalgalarını yansıtabilen sert yüzeylerde çok iyi sonuç verirken; sünger, kumaş veya pamuk gibi sesi emen yumuşak yüzeylerde ölçüm hatası oluşabilir.
Sensör neden yanlış değer (sıfır veya 3000) döndürüyor?
Bağlantı gevşekliği, engelin görüş açısı dışında olması veya ses dalgasının engele çarpıp geri dönmeyecek şekilde yansıması bu duruma sebep olabilir.
Aynı ortamda birden fazla sensör kullanılabilir mi?
Evet, ancak sensörlerin ses dalgaları birbirine karışmamalıdır. Bu durumu önlemek için sensörler arasında uygun zaman gecikmeleri (delay) bırakılmalıdır.
Sıvı seviyesi ölçümünde kullanılır mı?
Evet, su depolarında temassız sıvı seviyesi tespiti için yaygın olarak kullanılır. Ancak sensör gövdesinin sıvı ile temas etmemesi gerekir.
