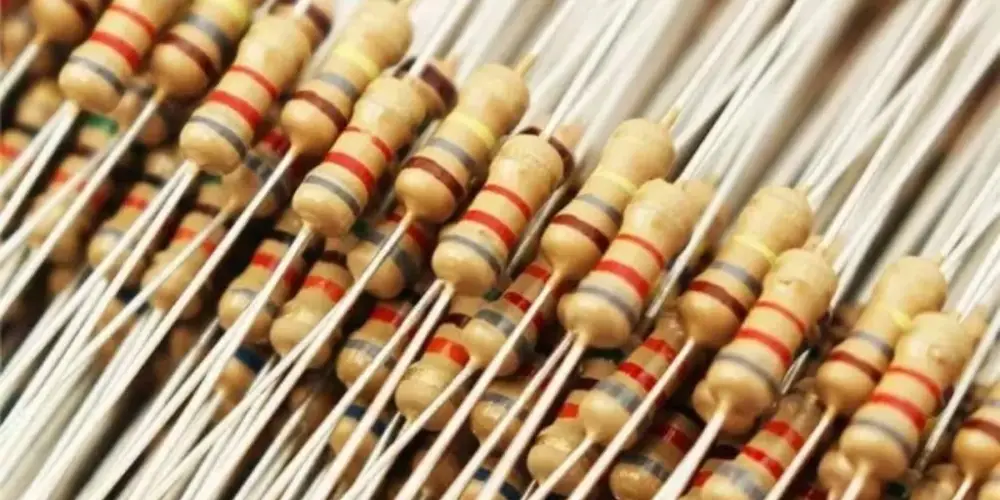

Elektronik Devrelerin Temeli: Direnç Hesaplama ve Renk Kodları
Direnç değeri doğru seçilmezse devrede aşırı akım oluşabilir, bileşenler zorlanabilir ve beklenen çalışma elde edilemeyebilir. Bu içerikte Ohm Kanunu ile direnç hesaplama, LED için pratik örnek ve direnç renk kodlarıyla değer okuma adımlarını sade şekilde ele aldık.
Direnç Hesaplama Nedir? Neden Önemlidir?
Direnç (R), devreden geçen akımı sınırlayan ve gerilimi dengeleyen temel bir elektronik elemandır. LED devreleri, Arduino projeleri ve güç hatlarında doğru direnç değeri seçimi; devrenin güvenli ve stabil çalışması için önemlidir. İhtiyacın olan değerleri hızlıca incelemek için Dirençler kategorisine göz atabilirsin.
Ohm Kanunu ile Direnç Hesaplama
Direnç hesaplamanın temel formülü Ohm Kanunu ile ifade edilir:
R = V / I
R: Direnç (Ohm)
V: Gerilim (Volt)
I: Akım (Amper)
LED için pratik örnek
5V ile çalışan bir devrede, LED akımı 20mA (0.02A) hedefleniyorsa ve LED'in ileri yön gerilimi yaklaşık 2V kabul edilirse:
R = (5V - 2V) / 0.02A
R = 3 / 0.02 = 150 Ohm
Not: LED'in ileri yön gerilimi renk ve modele göre değişebilir. Bu nedenle en doğru değer, LED datasheet bilgisiyle hesaplanmalıdır.
Direnç Renk Kodları ile Değer Okuma
Direnç üzerinde değer yazmıyorsa, renk bantları kullanılarak okunur. En yaygın sistem 4 bantlı okumadır:
- 1. bant: İlk rakam
- 2. bant: İkinci rakam
- 3. bant: Çarpan
- 4. bant: Tolerans
Örnek: Kahverengi - Siyah - Kırmızı - Altın
10 x 100 = 1000 Ohm (1k Ohm), tolerans +- %5
Pratik Direnç Seçimi
Projelerde sık kullanılan bazı değerler:
- 220 Ohm: 5V devrelerde LED koruma için sık kullanılır.
- 330 Ohm: LED akımını daha düşük tutmak gereken durumlarda tercih edilir.
- 1k Ohm: Sinyal hatlarında sınırlama ve bazı pull-up uygulamalarında kullanılır.
- 10k Ohm: Buton devreleri ve pull-up/pull-down için çok yaygındır.
Direnç çeşitleri ve değer aralığı için Dirençler kategorisini inceleyebilirsin.
Sıkça Sorulan Sorular
Direnç hesaplama için hangi formül kullanılır?
Temel olarak Ohm Kanunu kullanılır: R = V / I. LED devrelerinde ise genellikle R = (Besleme - LED Voltajı) / Akım şeklinde hesap yapılır.
LED için en ideal direnç kaç ohm olmalı?
5V devrelerde 220 Ohm and 330 Ohm sık kullanılan değerlerdir; ancak en doğru seçim LED'in voltajına ve hedef akıma göre hesaplanmalıdır.
Direnç renk kodları nasıl okunur?
İlk iki bant sayıları, üçüncü bant çarpanı, dördüncü bant toleransı gösterir. Örneğin kahverengi-siyah-kırmızı-altın: 10x100=1000 Ohm (1k Ohm) +- %5.
Yanlış direnç kullanırsam ne olur?
Çok düşük direnç aşırı akıma neden olabilir ve bileşenleri zorlayabilir. Çok yüksek dirençte ise LED sönük yanabilir veya devre beklenen şekilde çalışmayabilir.
