2 eksenli joystick kartı modülü, X ve Y eksenlerinde hassas analog kontrol imkanı sunan ve üzerinde entegre bir dijital buton barındıran profesyonel bir giriş birimidir | Her iki eksende bulunan 10K Ohm değerindeki potansiyometreler sayesinde hareket miktarını voltaj değişimine dönüştürerek Arduino ve benzeri sistemlere yüksek çözünürlüklü veri aktarımı sağlar | Joystick koluna dik olarak basıldığında aktif olan dahili anahtarı sayesinde seçim veya onaylama gibi fonksiyonların tek bir modül üzerinden yönetilmesine olanak tanır | Yaylı merkezleme mekanizması ile bırakıldığında başlangıç konumuna geri dönen bu modül, robotik kol kontrolü ve oyun konsolu tasarımları için idealdir | Standart pin aralığı ve kompakt PCB yapısı ile prototipleme süreçlerinde montaj kolaylığı sağlayan kararlı bir kontrol çözümüdür
Ürün Tanımı

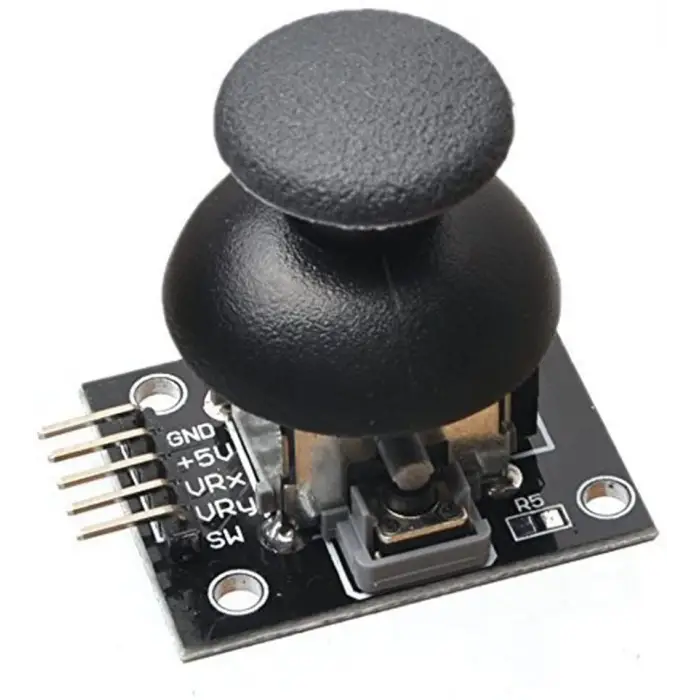

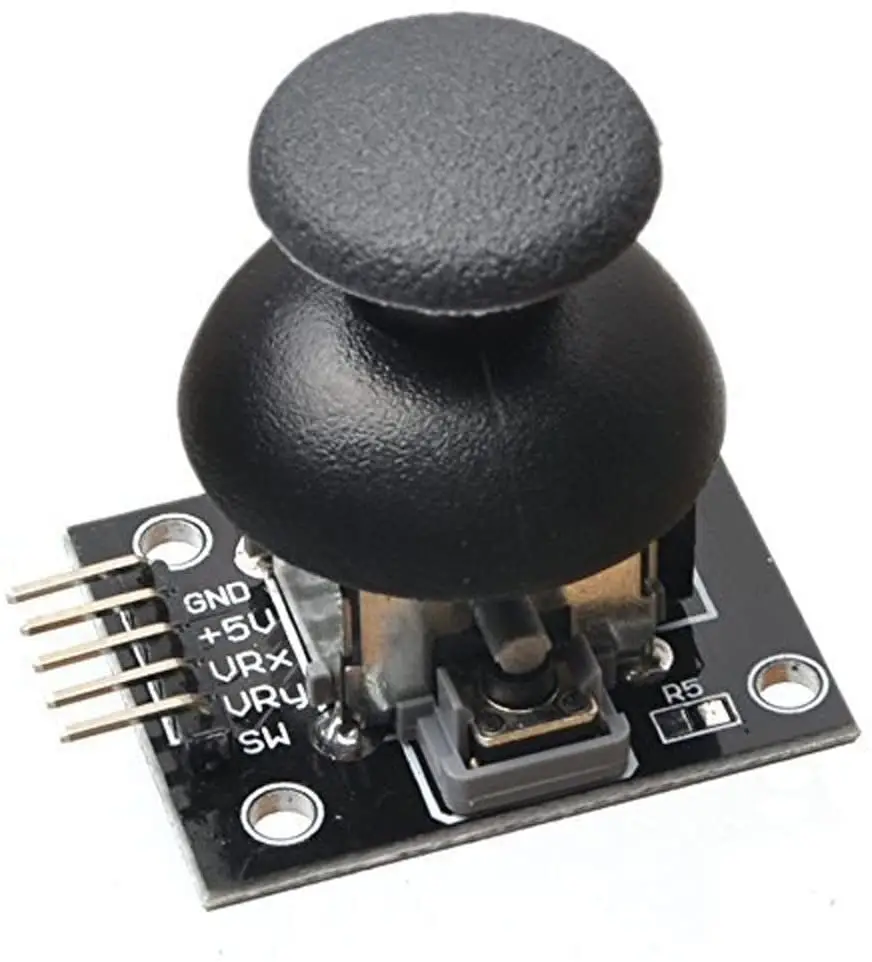

2 Eksenli Joystick Kartı Modülü - Arduino Uyumlu X-Y Analog Kontrol Modülü, fiziksel hareketleri elektriksel sinyallere dönüştüren çok yönlü bir modüldür. İki adet bağımsız potansiyometre yardımıyla kolun sağ-sol (X ekseni) ve yukarı-aşağı (Y ekseni) hareketlerini takip ederek hassas koordinat verisi sunar.
Modül, kullanıcı deneyimini artırmak için bir adet basmalı buton (Z ekseni) ile donatılmıştır. Yaylı yapısı sayesinde her hareketten sonra otomatik olarak merkez konumuna döner, bu da özellikle mobil robotların veya kamera gimbal sistemlerinin kontrolünde profesyonel bir kullanım avantajı sağlar.
Teknik Özellikler
- Eksen Sayısı: 2 Eksen Analog (X-Y) + 1 Dijital Buton (Z)
- Potansiyometre Değeri: 10K Ohm
- Çalışma Gerilimi: 3.3V – 5V DC
- Arayüz Tipi: Analog (X, Y çıkışları) ve Dijital (Buton çıkışı)
- Malzeme: Yüksek kaliteli ABS plastik kol ve dayanıklı metal mekanizma
Kullanım Alanları
- Arduino ve Raspberry Pi tabanlı uzaktan kumandalı araç kontrolü
- Robotik kol (Robot Arm) eklem ve yön yönlendirmeleri
- İnsansız hava araçları (İHA) ve yer kontrol istasyonları
- Özel tasarım oyun konsolları ve interaktif menü yönetim sistemleri
Sık Sorulan Sorular
Soru: Joystick bırakıldığında neden değerler tam orta noktada (512) görünmüyor?
Cevap: Potansiyometrelerin mekanik toleransları nedeniyle orta nokta 512 yerine 500-530 bandında olabilir; bu durum kod içerisinde küçük bir "ölü bölge" (deadzone) tanımlanarak kolayca yazılımsal olarak çözülebilir.
Soru: Buton çıkışı neden sürekli "1" veya "0" veriyor?
Cevap: Joystick butonu genellikle "Active Low" çalışır. Butona basılmadığında "HIGH" (1), basıldığında "LOW" (0) sinyali üretir; Arduino kodunda ‘INPUT_PULLUP‘ modunun kullanılması önerilir.
Soru: 3.3V sistemlerle (ESP32 vb.) kullanılabilir mi?
Cevap: Evet, modül 3.3V besleme ile çalışabilir. Bu durumda analog çıkış değerleri 0V ile 3.3V arasında değişecektir.
