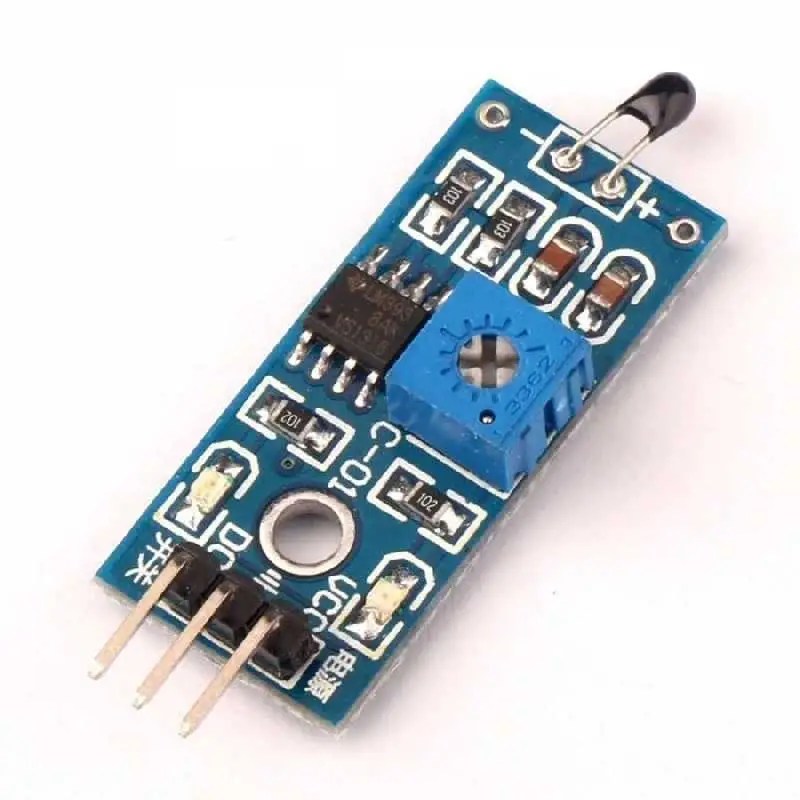

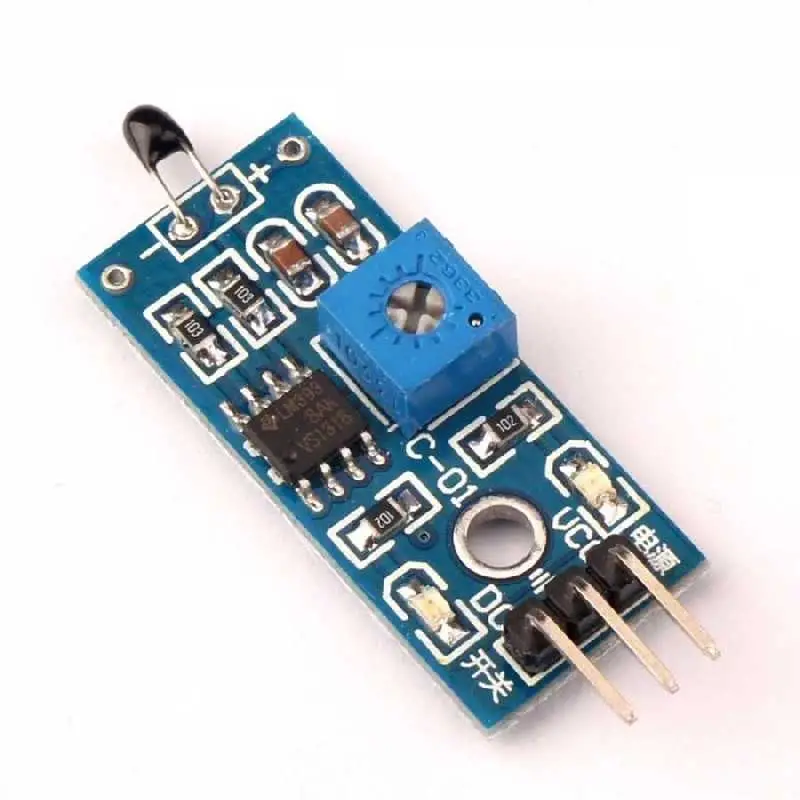

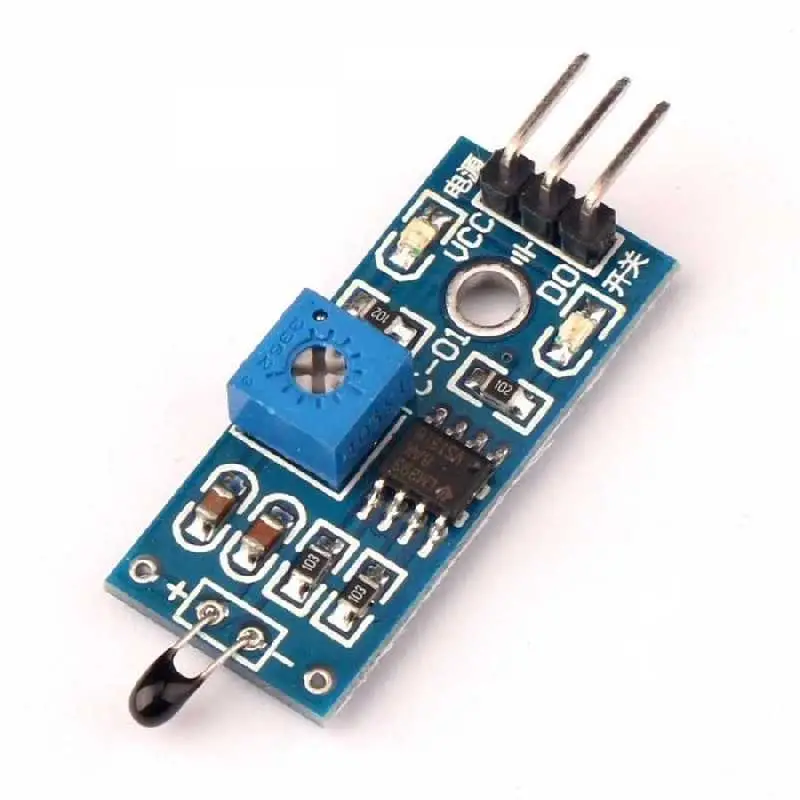

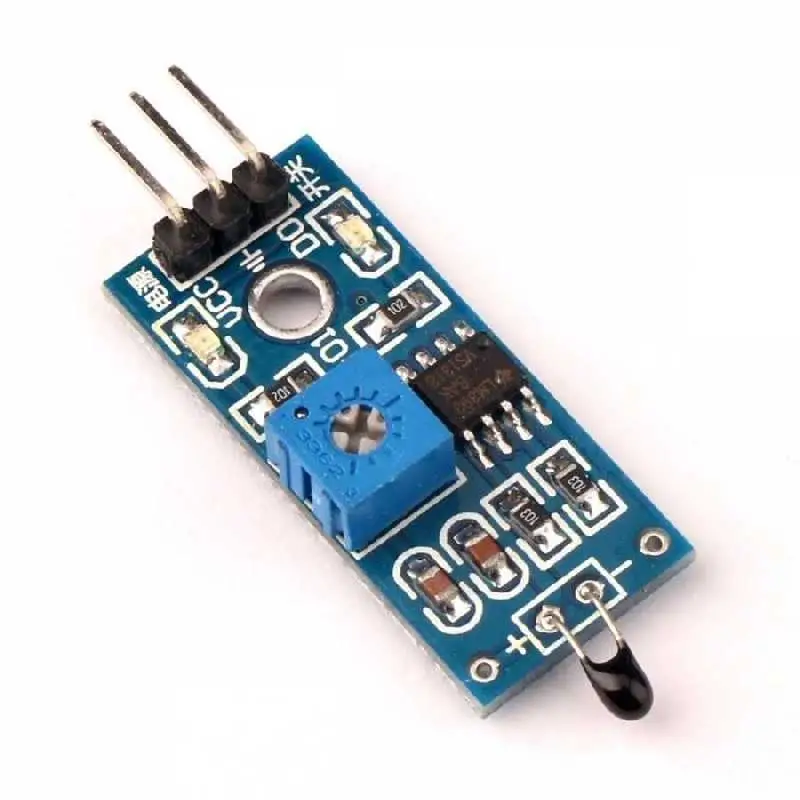

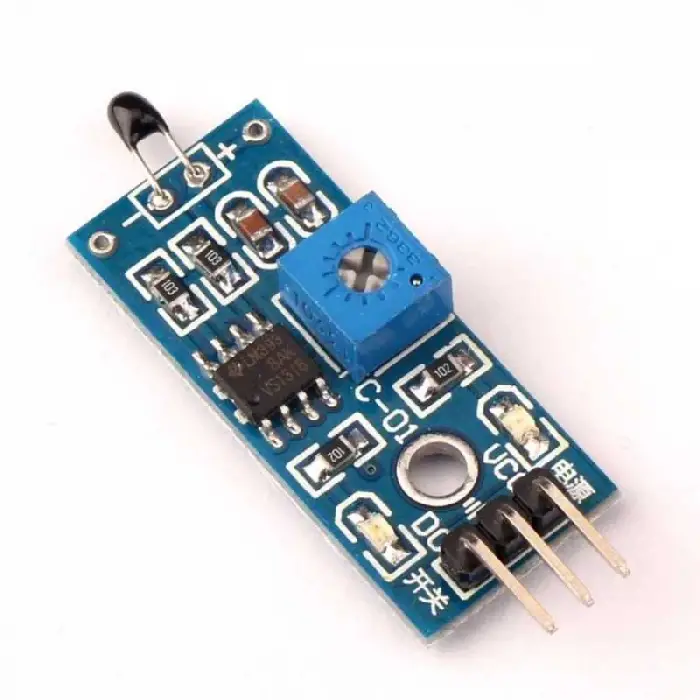

NTC Termistör Isı Sensörü Kartı (Dijital Çıkış) - Eşik Ayarlı Sıcaklık Modülü

NTC termistör sıcaklık sensörü kartı, ortamdaki ısı değişimlerini hem dijital hem de analog veriye dönüştürebilen yüksek hassasiyetli bir algılama modülüdür | Üzerinde bulunan LM393 karşılaştırıcı entegresi ve ayarlanabilir potansiyometre sayesinde belirli bir sıcaklık eşiği belirlenebilir ve bu eşik aşıldığında dijital çıkış (DO) üzerinden tetikleme alınabilir | Arduino ve benzeri mikrodenetleyici projelerinde ortam sıcaklığı takibi, yangın alarm sistemleri ve akıllı havalandırma kontrolleri için idealdir | AO çıkışı üzerinden ortamın anlık sıcaklık değerini analog olarak raporlarken, DO çıkışı ile harici bir röle veya buzzerı doğrudan sürmek mümkündür | Kompakt PCB tasarımı ve çalışma durumunu gösteren LED göstergeleri ile prototipleme süreçlerinde güvenilir ve kurulumu kolay bir sıcaklık algılama çözümüdür

Ürün Tanımı

NTC Termistör Isı Sensörü Kartı (Dijital Çıkış) - Eşik Ayarlı Sıcaklık Modülü, negatif sıcaklık katsayılı (NTC) bir termistör ile sinyal işleme devresini tek bir kartta birleştirir. Kart üzerindeki trimpot (mavi potansiyometre) kullanılarak sensörün duyarlılığı manuel olarak ayarlanabilir.

Dijital çıkış özelliği sayesinde karmaşık kodlamalara ihtiyaç duymadan, sıcaklık belirli bir seviyeye geldiğinde sisteminize "1" veya "0" bilgisini gönderir. Bu özellik, özellikle basit termostat devreleri ve aşırı ısınma koruma sistemleri için profesyonel bir kullanım avantajı sunar.

Teknik Özellikler

• Sensör Tipi: NTC Termistör
• Karşılaştırıcı Entegre: LM393
• Çalışma Gerilimi: 3.3V – 5V DC
• Çıkış Türleri: Dijital (DO) ve Analog (AO)
• Göstergeler: Güç LED'i ve Sinyal Çıkış LED'i

Kullanım Alanları

• Arduino tabanlı akıllı ev termostat ve iklimlendirme sistemleri
• Sıcaklık eşiğine bağlı çalışan fan kontrol devreleri
• Aşırı ısı algılama ve yangın önleme uyarı sistemleri
• Endüstriyel cihazlarda sıcaklık izleme ve kompanzasyon uygulamaları

Sık Sorulan Sorular

Soru: Eşik değeri (hassasiyet) nasıl ayarlanır?

Cevap: Kart üzerindeki mavi trimpotu saat yönünde veya tersine çevirerek dijital çıkışın hangi sıcaklık seviyesinde aktif olacağını manuel olarak belirleyebilirsiniz.

Soru: Analog ve dijital çıkış aynı anda kullanılabilir mi?

Cevap: Evet, her iki pin de bağımsız çalışır; analog pinden hassas değer okurken dijital pinden eşik kontrolü yapabilirsiniz.

Soru: Bu modül su geçirmez mi?

Cevap: Hayır, üzerindeki devre elemanları neme ve suya karşı hassastır. Sıvı ölçümü için sensörün uygun bir kılıf ile izole edilmesi gerekir.
