Arduino Nano V3 Klon (CH340G), ATmega328P tabanlı kompakt geliştirme kartıdır | Breadboard uyumlu pin dizilimi ile lehimsiz prototiplemeye uygundur ve alan kısıtı olan projelerde avantaj sağlar | 16 MHz saat hızı, 32 KB Flash ve 2 KB SRAM ile eğitim, IoT ve robotik uygulamalarda kararlı kullanım sunar | CH340G USB-Serial dönüştürücü kullandığı için bazı sistemlerde sürücü kurulumu gerekebilir | USB kablo dahildir; sensör okuma, motor sürme ve haberleşme modülleriyle hızlı kurulum sağlar.
Ürün Tanımı

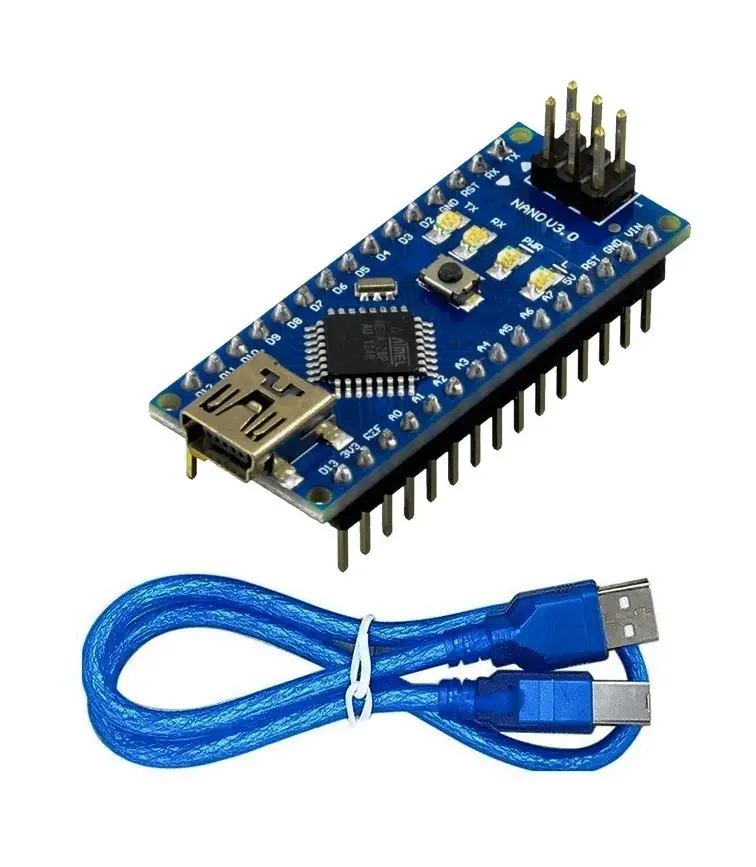

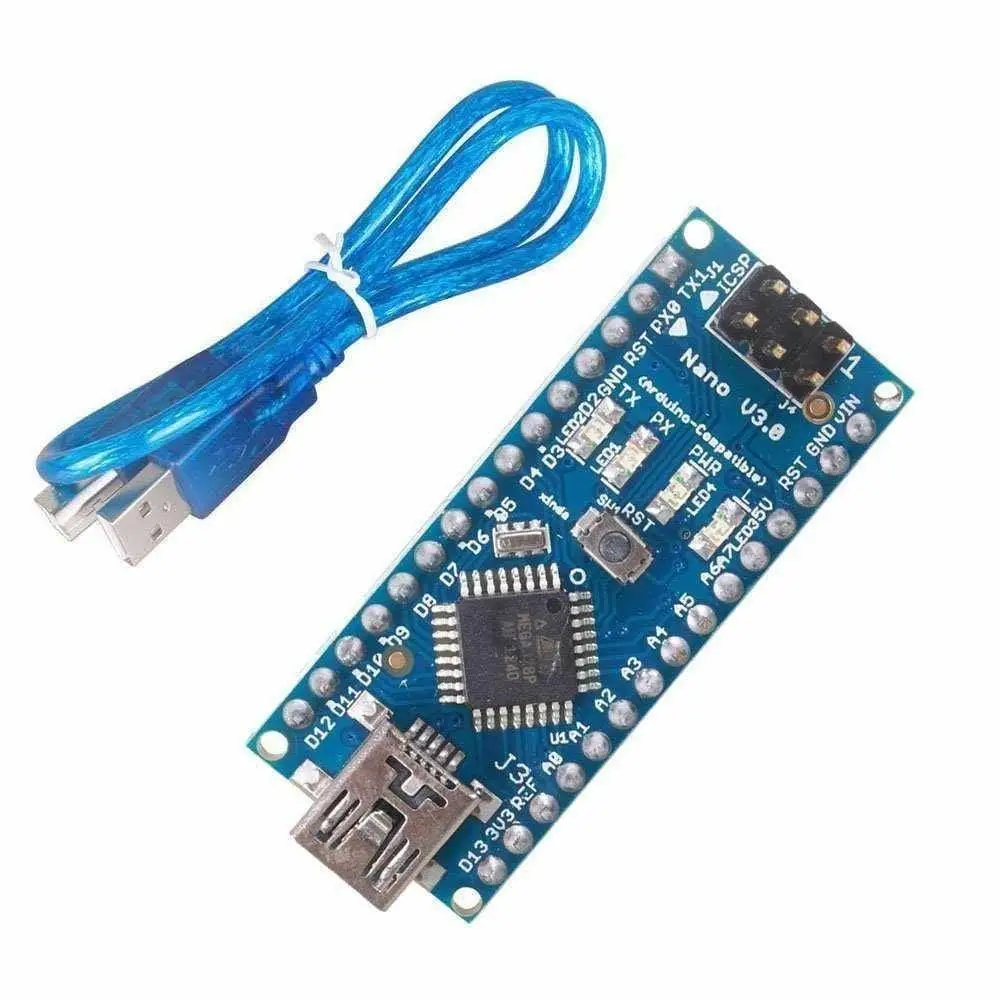

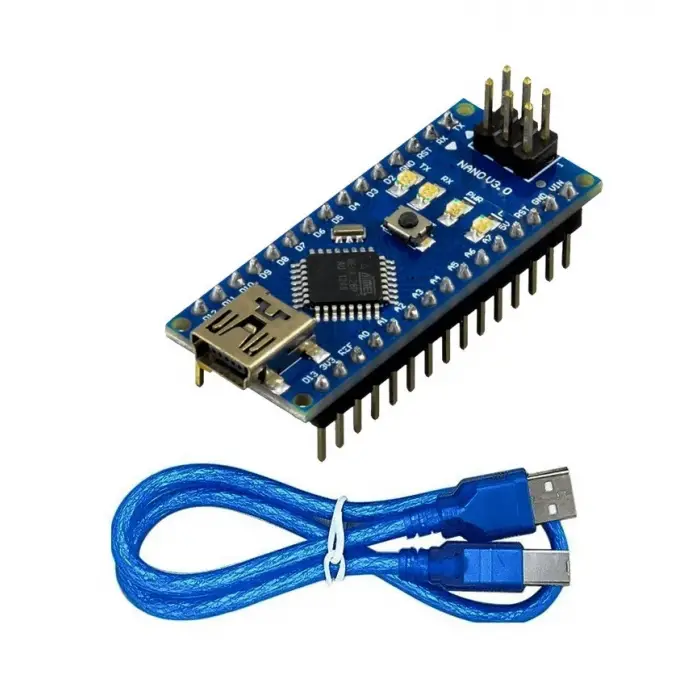

Arduino Nano V3 Klon (CH340G), ATmega328P mikrodenetleyiciye sahip, küçük boyutlu ve breadboard uyumlu bir geliştirme kartıdır. Arduino Uno ile benzer yazılım ekosistemini kullanır; temel Arduino projeleri, eğitim çalışmaları ve hızlı prototipleme için pratik bir seçenektir.
Bu modelde USB bağlantısı için CH340G USB-Serial dönüştürücü bulunur. Bazı bilgisayarlarda CH340G sürücüsü kurulumu gerekebilir; kurulumdan sonra Arduino IDE üzerinden doğru kart ve port seçilerek program yükleme yapılır. USB kablo dahil olduğu için kutudan çıkarır çıkarmaz kullanıma başlamayı kolaylaştırır.
Teknik Özellikler
- Mikrodenetleyici: ATmega328P
- Saat hızı: 16 MHz
- Bellek: 32 KB Flash (bootloader dahil), 2 KB SRAM, 1 KB EEPROM
- Çalışma gerilimi: 5V
- Giriş besleme (VIN): 7–12V önerilir
- Dijital I/O: 14 pin (D0–D13)
- PWM çıkışları: 6 pin (D3, D5, D6, D9, D10, D11)
- Analog girişler: 8 pin (A0–A7), 10-bit ADC
- UART: D0 (RX) / D1 (TX)
- I2C: A4 (SDA) / A5 (SCL)
- SPI: D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK)
- USB-Serial: CH340G
- Bağlantı: Mini USB
- Form faktör: Arduino Nano breadboard uyumlu
- Paket içeriği: Geliştirme kartı + USB kablo (dahil)
Kullanım Alanları
- Sensör projeleri: Analog/dijital sensör okuma, veri toplama, eşik kontrolü
- Kontrol uygulamaları: Röle/MOSFET sürme, PWM ile LED dimmer, fan kontrol
- Motor uygulamaları: DC/step/servo (uygun sürücü ve harici besleme ile)
- Haberleşme: UART/I2C/SPI modüller, kablosuz haberleşme çözümleri
- Eğitim ve prototipleme: Arduino öğrenimi, breadboard üzerinde hızlı denemeler
Sık Sorulan Sorular
Soru: CH340G sürücüsü gerekir mi?
Cevap: Bazı bilgisayarlarda kartın tanınması için CH340G sürücüsü kurulumu gerekebilir. Kurulum sonrası Arduino IDE’de doğru COM port seçilerek kullanılabilir.
Soru: Arduino IDE’de hangi kart seçilmeli?
Cevap: Genellikle Arduino Nano seçilerek program yüklenir. Sorun yaşanırsa kart/işlemci seçimi ve port seçimi kontrol edilmelidir.
Soru: Breadboard üzerinde lehimsiz kullanabilir miyim?
Cevap: Evet. Nano form faktörü breadboard uyumludur; pin dizilimi sayesinde devreyi hızlıca kurup test edebilirsiniz.
Soru: Motoru doğrudan karta bağlayabilir miyim?
Cevap: Hayır. Arduino pinleri yüksek akım vermez. DC/step motor için mutlaka motor sürücü kartı ve uygun harici besleme kullanılmalıdır.
Soru: UART / I2C / SPI pinleri hangileridir?
Cevap: UART: D0–D1, I2C: A4–A5, SPI: D10–D13 hatları üzerinden kullanılır. SPI kullanan projelerde pin çakışmalarına dikkat edilmelidir.
