Arduino UNO R3 Klon (CH340) USB Kablo Hediyeli

Arduino UNO R3 Klon (CH340), ATmega328P tabanlı geliştirme kartıdır | 16 MHz saat hızı, 32 KB Flash ve 2 KB SRAM ile kararlı prototipleme sunar | 14 dijital pin (6 PWM) ve 6 analog giriş ile sensör okuma, röle ve motor sürme uygulamalarına uygundur | CH340 USB-Serial dönüştürücü kullandığı için bazı sistemlerde sürücü kurulumu gerekebilir | USB kablo hediyelidir ve eğitim, IoT ve robotik projelerde yaygın olarak kullanılır.

Ürün Tanımı

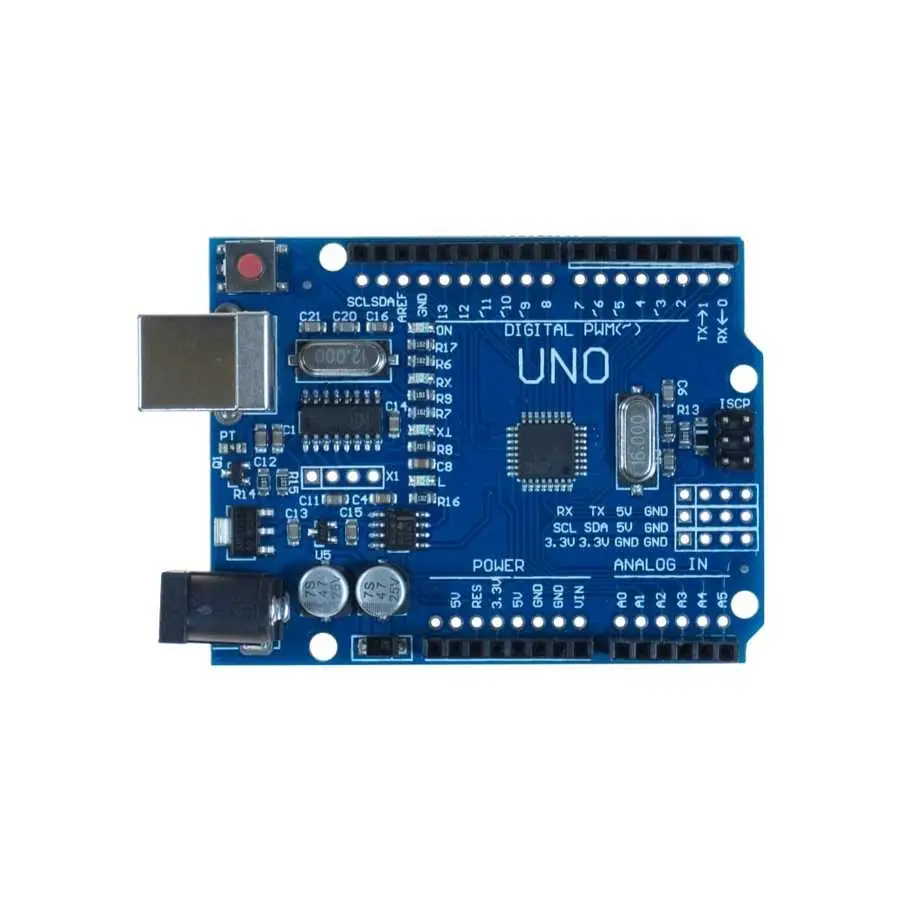

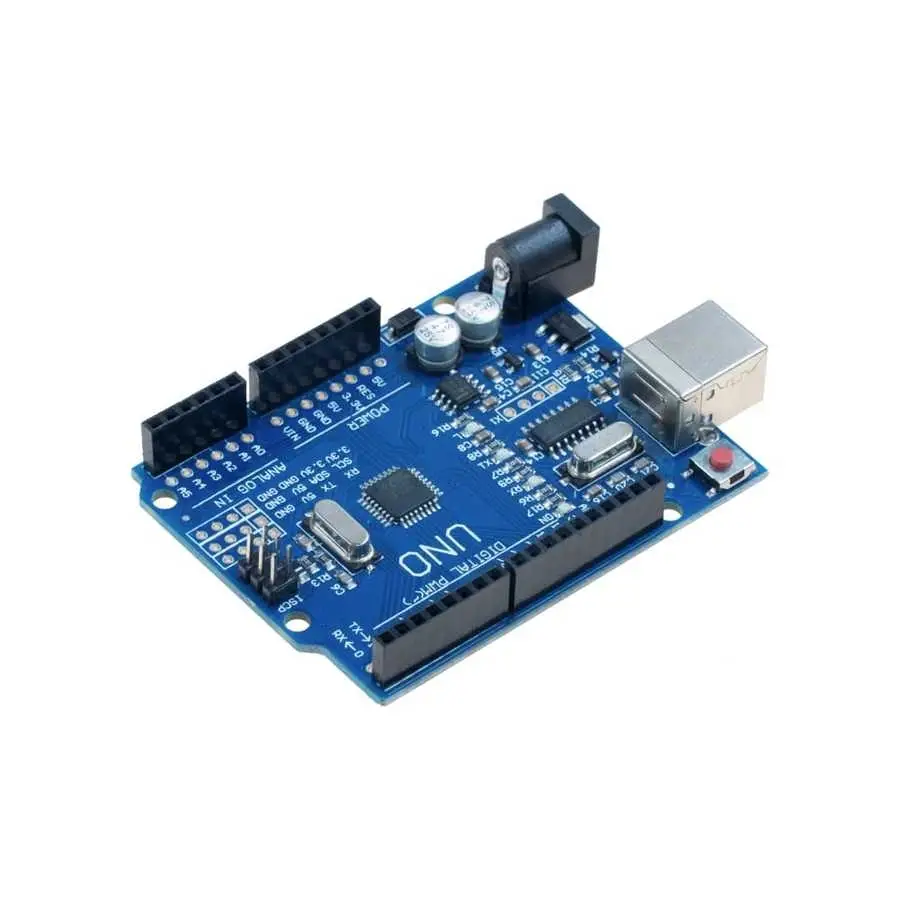

Arduino UNO R3 Klon (CH340), UNO R3 form faktörünü kullanan ve ATmega328P mikrodenetleyiciye sahip bir geliştirme kartıdır. Standart pin dizilimi sayesinde UNO uyumlu shield ekosistemiyle birlikte kullanılabilir; eğitim, prototipleme ve genel amaçlı kontrol uygulamalarında yaygın bir referans karttır.

Bu modelde USB bağlantısı için CH340 USB-Serial dönüştürücü bulunur. Bazı sistemlerde CH340 sürücüsü gerekebilir; kurulumdan sonra Arduino IDE üzerinden doğru kart/port seçimiyle program yükleme yapılır.

Teknik Özellikler

• Mikrodenetleyici: ATmega328P
• Saat hızı: 16 MHz
• Bellek: 32 KB Flash (bootloader dahil), 2 KB SRAM, 1 KB EEPROM
• Çalışma gerilimi: 5V
• Giriş besleme (VIN): 7–12V önerilir
• Dijital I/O: 14 pin (D0–D13)
• PWM çıkışları: 6 pin (D3, D5, D6, D9, D10, D11)
• Analog girişler: 6 pin (A0–A5), 10-bit ADC
• UART: D0 (RX) / D1 (TX)
• I2C: A4 (SDA) / A5 (SCL)
• SPI: D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK)
• USB-Serial: CH340
• Form faktör: Arduino UNO R3 uyumlu

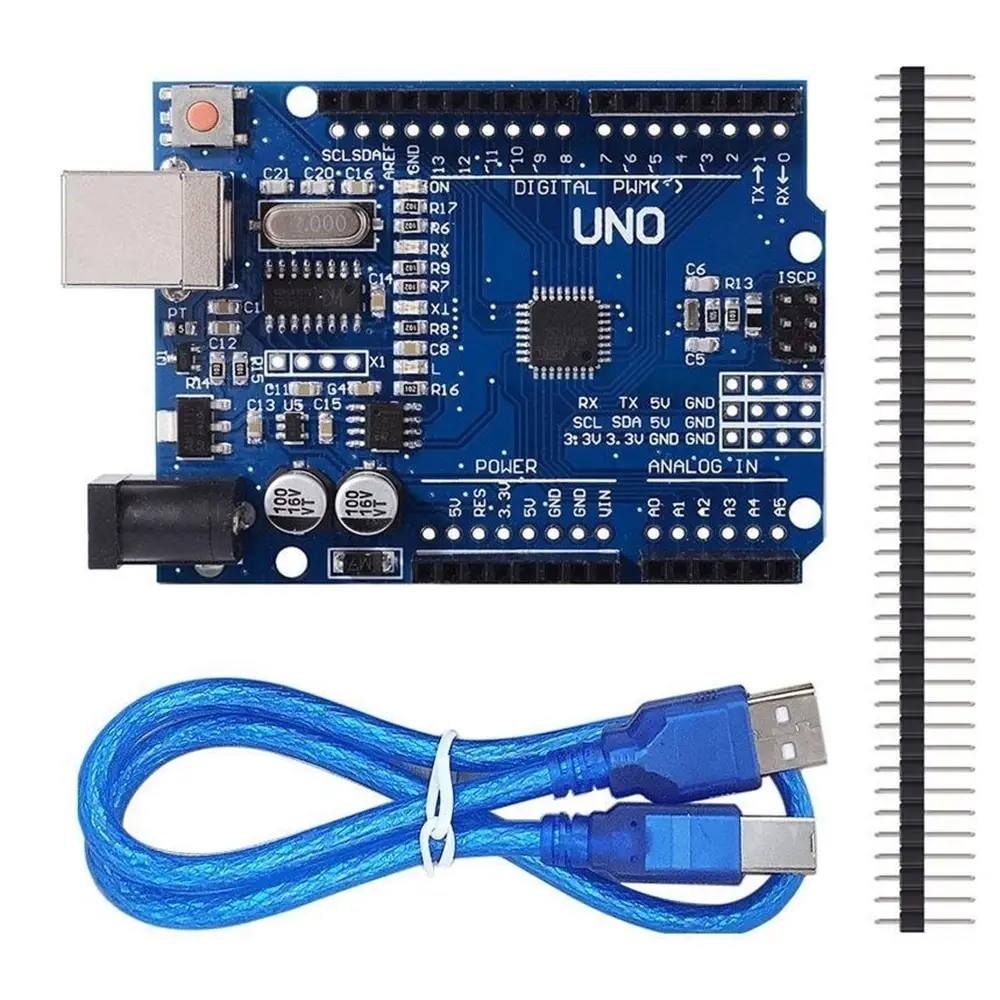

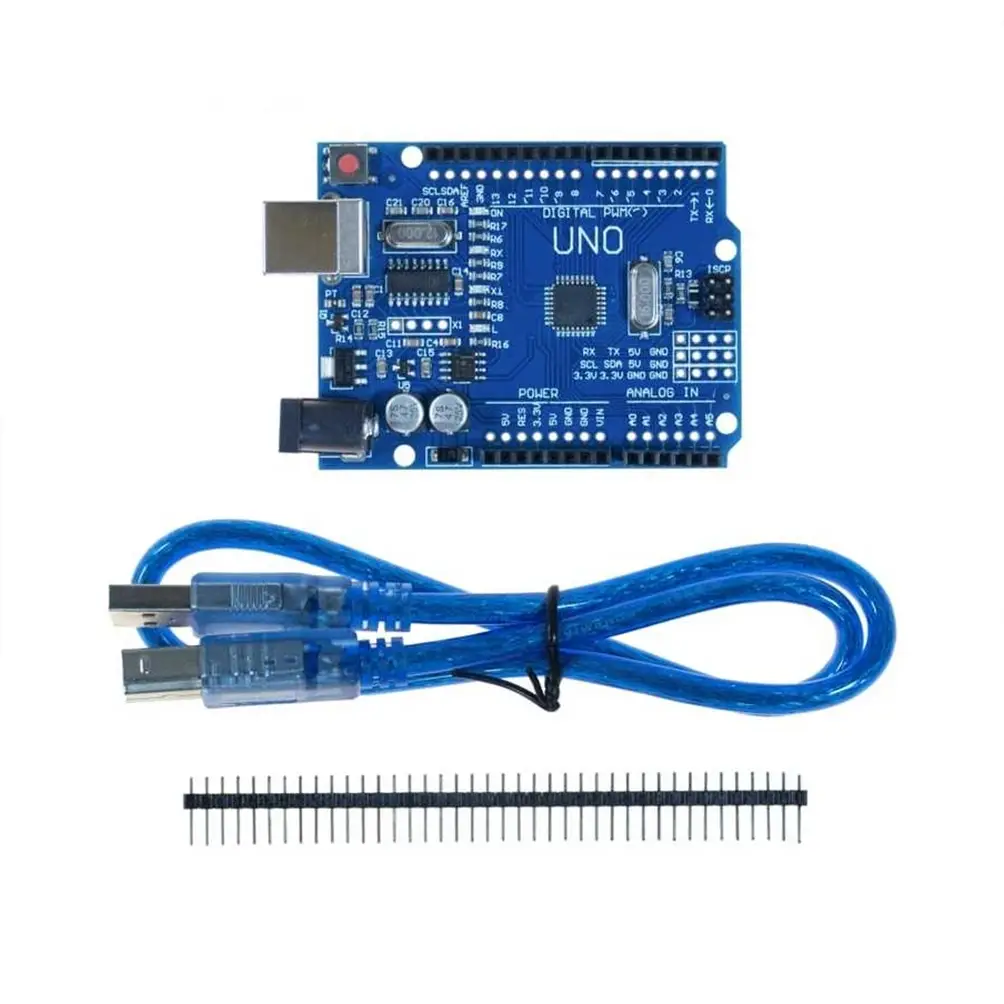

• Paket içeriği: Geliştirme kartı + USB kablo (hediye)

Kullanım Alanları

• Sensör projeleri: Analog/dijital sensör okuma, veri toplama, eşik kontrolü
• Kontrol uygulamaları: Röle/MOSFET sürme, PWM ile LED dimmer, fan kontrol
• Motor uygulamaları: DC/step/servo (uygun sürücü ve harici besleme ile)
• Haberleşme: UART/I2C/SPI modüller, kablosuz haberleşme çözümleri
• Eğitim ve prototipleme: Arduino öğrenimi, devre doğrulama, hızlı denemeler

Sık Sorulan Sorular

Soru: CH340 sürücüsü gerekir mi?

Cevap: Bazı bilgisayarlarda kartın tanınması için CH340 sürücüsü kurulumu gerekebilir. Kurulum sonrası Arduino IDE’de doğru COM port seçilerek kullanılabilir.

Soru: Arduino IDE’de hangi kart seçilmeli?

Cevap: Genellikle Arduino Uno seçilerek program yüklenir. Yükleme hatalarında kart/port seçimi ve USB kablo kontrol edilmelidir.

Soru: Motoru doğrudan karta bağlayabilir miyim?

Cevap: Hayır. Arduino pinleri yüksek akım vermez. DC/step motor için mutlaka motor sürücü kartı ve uygun harici besleme kullanılmalıdır.

Soru: UART / I2C / SPI pinleri hangileridir?

Cevap: UART: D0–D1, I2C: A4–A5, SPI: D10–D13 hatları üzerinden kullanılır. SPI kullanan projelerde pin çakışmalarına dikkat edilmelidir.
