Yaylı titreşim ve sarsıntı sensör kartı, mekanik vibrasyonları ve ani darbeleri dijital sinyale dönüştüren, yüksek hassasiyetli bir algılama modülüdür | Üzerinde bulunan LM393 karşılaştırıcı entegresi ve mavi trimpot sayesinde sarsıntı eşik değeri manuel olarak ayarlanabilir; bu da kullanıcıya farklı ortam koşullarına göre duyarlılık optimizasyonu yapma imkanı tanır | SW-18010P veya benzeri yaylı sensör yapısı ile her yönden gelen titreşimleri algılayabilen bu modül, Arduino ve benzeri mikrodenetleyici sistemlerle tam uyumludur | Dijital çıkış (DO) pini üzerinden doğrudan lojik sinyal üreterek alarm devrelerini veya röle modüllerini tetikleyebilir | Kompakt tasarımı ve güç/sinyal LED göstergeleri ile profesyonel güvenlik projelerinde ve endüstriyel darbe takip uygulamalarında güvenle kullanılır
Ürün Tanımı

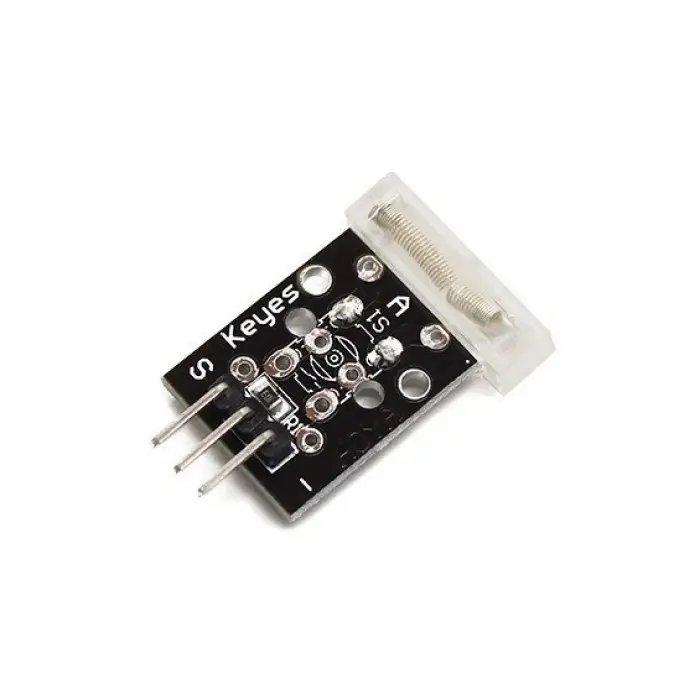

Yaylı Titreşim ve Sarsıntı Sensör Kartı - Hassasiyet Ayarlı Dijital Modül, ortamdaki fiziksel hareketleri takip etmek için tasarlanmış bir sinyal işleme kartıdır. Sensörün içindeki yay mekanizması bir sarsıntı ile temas ettiğinde, kart üzerindeki devre bu durumu işleyerek kararlı bir dijital çıktı verir.
Modülün en büyük avantajı, sadece basit bir yay olmanın ötesinde üzerinde bir sinyal güçlendirici barındırmasıdır. Bu sayede parazitlerden arındırılmış net bir veri elde edilir. Arduino projelerinde dijital pin üzerinden okunarak "vibrasyon algılandığında sistemi çalıştır" gibi senaryolarda profesyonel çözümler sunar.
Teknik Özellikler
- Çalışma Gerilimi: 3.3V – 5V DC
- Karşılaştırıcı Entegre: LM393
- Çıkış Formu: Dijital (0 ve 1)
- Hassasiyet Ayarı: Çok turlu trimpot ile eşik belirleme
- Bağlantı: VCC, GND, DO (Digital Out)
Kullanım Alanları
- Hırsız alarm sistemleri (Kapı, pencere ve kasa güvenliği)
- Akıllı araç takip sistemlerinde darbe algılama
- Cihazların sarsıntıya bağlı çalışma/durma otomasyonları
- Robotik projelerde engel teması veya darbe tespiti
Sık Sorulan Sorular
Soru: Hassasiyet ayarı nasıl yapılır?
Cevap: Kart üzerindeki mavi trimpotu saat yönünde çevirerek sensörün en küçük titreşimlere bile tepki vermesini sağlayabilir veya tam tersi yönde çevirerek sadece şiddetli darbeleri algılamasını sağlayabilirsiniz.
Soru: Modül sarsıntı bittikten sonra sinyal vermeye devam eder mi?
Cevap: Hayır, modül sadece sarsıntı/titreşim anında tetikleme yapar; hareket durduğunda dijital çıkış durum değiştirerek başlangıç seviyesine geri döner.
Soru: Analog çıkış mevcut mudur?
Cevap: Bu modül dijital çıkış odaklıdır (DO); sarsıntının varlığını veya yokluğunu raporlar. Titreşimin şiddetini ölçmek için ivmeölçer (accelerometer) tipi sensörler tercih edilmelidir.
