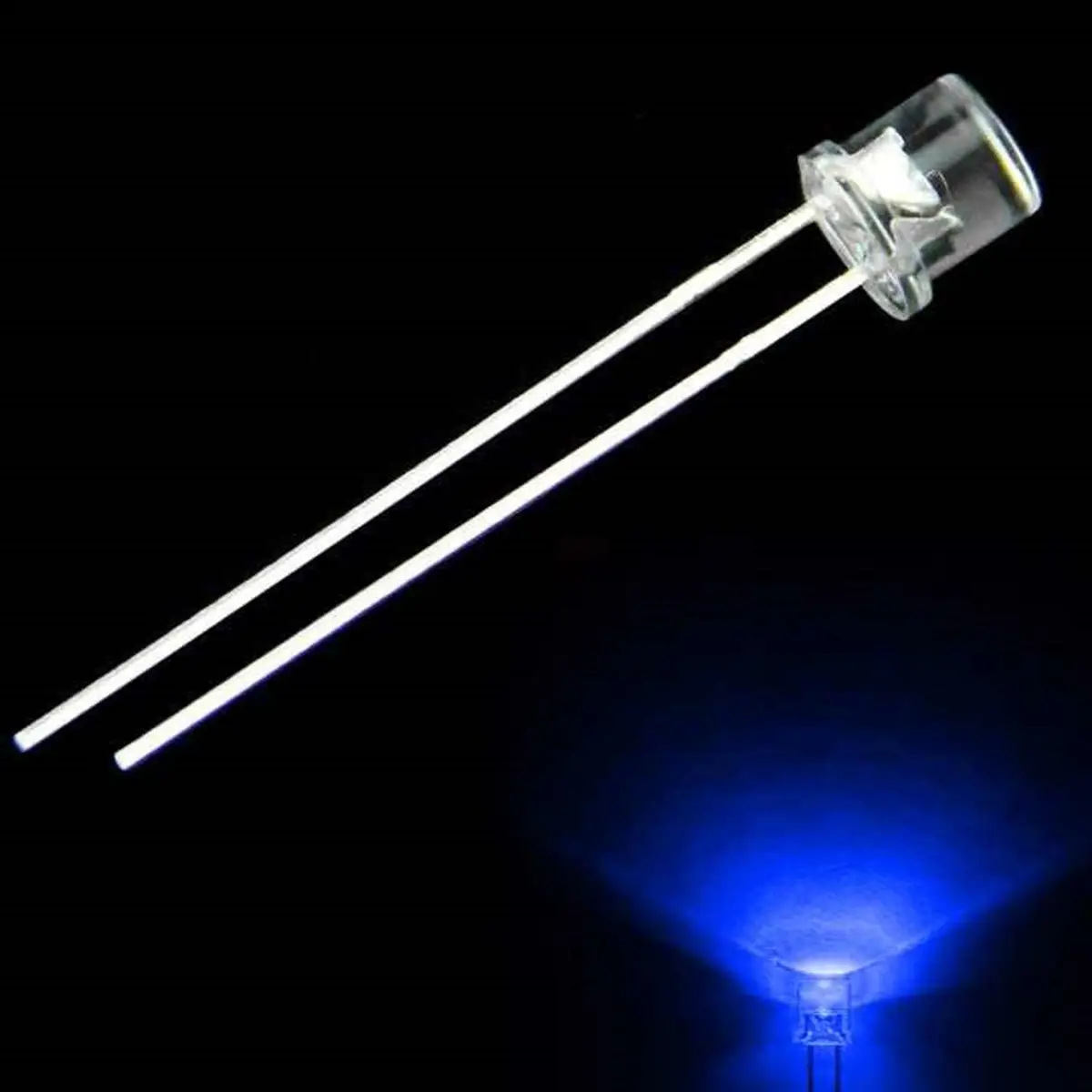

5mm Kesikbaş LED Diyot - Mavi - Geniş Açılı Modern Aydınlatma ve Teknik Sinyalizasyon Diyodu
5mm çapında, düz kafalı (flat top) mavi LED diyot. 3.0V - 3.4V çalışma gerilimi ve 120 dereceye varan geniş ışık yayılımıyla modern panel ve indikatör aydınlatmaları için optimize edilmiştir. Ecem Bilgisayar güvencesiyle.
Standart dairesel lenslerin ışığı bir noktada toplama eğilimini ortadan kaldıran 5mm Kesikbaş Mavi LED (Flat Top), düz üst yüzeyi sayesinde ışığı 100-120 derecelik geniş bir açıyla homojen olarak dağıtır. Bu teknik mimari, özellikle kontrol panellerinde ve dekoratif aydınlatma modüllerinde istenmeyen noktasal parlama (hotspot) etkisini minimize ederek pürüzsüz bir görsel deneyim sunar. 460-470nm dalga boyu aralığındaki canlı mavi ışığı ile modern teknolojik sistemlerde yüksek kontrastlı bir sinyalizasyon kabiliyeti sağlar.
Bileşenin "Kesikbaş" olarak adlandırılan özel lens yapısı, ışığın kılıf üzerinde dağılmasını sağlayarak arka aydınlatma (backlight) uygulamalarında fark yaratır. 3.0V ile 3.4V aralığındaki ileri gerilim eşiği ile çalışan bu diyot, nominal 20mA akım seviyesinde maksimum optik stabilite sergiler. InGaN tabanlı yarı iletken teknolojisi, uzun süreli kullanımlarda bile ısıl kararlılığını korur ve renk doygunluğunu muhafaza eder.
Ecem Bilgisayar kalite standartlarında sunulan bu bileşenler, korozyona dayanıklı gümüş alaşımlı bağlantı terminalleri ile üstün iletkenlik ve korozyon direnci sunar. Bilgisayar modifikasyonlarından endüstriyel otomotiv göstergelerine kadar geniş bir yelpazede güvenle tercih edilebilir. Ürünün uzun ömürlü ve performanslı çalışması için besleme voltajına uygun bir dirençle konfigüre edilmesi mühendislik açısından zorunluluktur. İdeal direnç değerleri teknik tabloda belirtilmiştir.
Teknik Parametre Analizi
Çalışma Gerilimi
3.0V - 3.4V DC
Nominal Akım
20mA
Lens Yapısı
Kesikbaş / Flat Top (5mm)
Besleme: 5V (Arduino)
100 Ohm Direnç Tavsiye Edilir
Besleme: 9V (Batarya)
330 Ohm Direnç Tavsiye Edilir
Besleme: 12V (Sistem)
470 Ohm Direnç Tavsiye Edilir
Teknik Uygulama ve Kullanım Rehberi (FAQ)
Soru 1: Kesikbaş (Flat Top) LED'in standart mavi LED'e göre avantajı nedir?
Standart dairesel lensli LED'ler ışığı 20-30 derecelik dar bir açıyla bir noktaya odaklarken, kesikbaş LED'ler düz kafa yapıları sayesinde ışığı 100-120 dereceye varan geniş bir açıyla dağıtırlar. Bu, yüzey aydınlatmalarında çok daha homojen bir görünüm sağlar.
Soru 2: 5mm Kesikbaş Mavi LED'in anot ve katot bacakları nasıl ayırt edilir?
Tüm 5mm LED diyotlarda olduğu gibi, uzun bacak Anot (Pozitif +), kısa bacak ise Katot (Negatif -) ucunu temsil eder. Ayrıca kılıf tabanındaki düzleştirilmiş yüzey Katot kutbunu işaret etmektedir.
Soru 3: Direnç hesaplaması yapılırken kullanılan temel matematiksel formül nedir?
Direnç değeri (R), Ohm Kanunu prensibiyle hesaplanır: R = (V_kaynak - V_led) / I_led. Mavi LED'lerin çalışma voltajı (V_led) ortalama 3.2V olarak alınmalı ve akım 0.02A (20mA) seviyesinde sınırlandırılmalıdır.
