Elektronik devrelerde hassas 20 bacaklı komponentleri doğrudan lehimlemek yerine 20 Pin Entegre Soketi kullanmak, uzun vadeli kararlılık ve onarım kolaylığı sağlar. Özellikle lehimleme sırasında oluşabilecek yüksek ısının entegre iç yapısına zarar vermesini engeller. Ecem Bilgisayar teknik envanterinde yer alan bu soket, 2.54 mm standart pin aralığı ve yüksek iletkenliğe sahip kontak yüzeyi ile kusursuz iletim sağlar. DIP-20 paket yapısındaki lojik kontrolcüler ve mikrodenetleyiciler için PCB üzerinde güvenli bir yuva oluşturur.
Ürün Tanımı

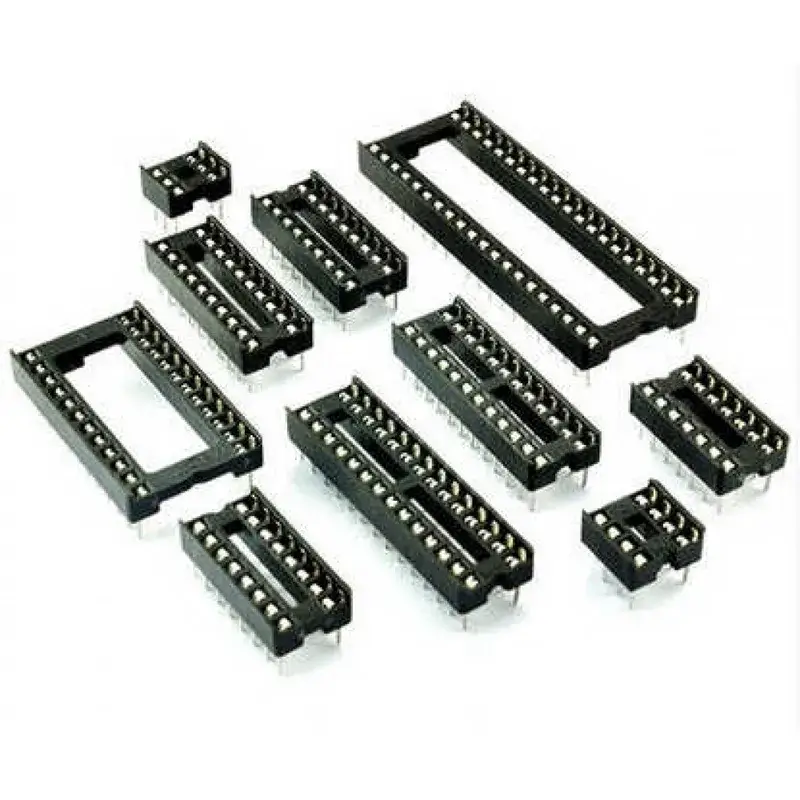

20 Pin Entegre Soketi (DIP-20), elektronik devre kartlarında hassas mikrodenetleyicileri, lojik kapıları ve tampon entegrelerini koruma altına alan sarsılmaz bir donanımdır. Standart tip (0.3 inç) tasarımıyla devre tasarımlarında büyük yer tasarrufu sağlar. Kart üzerinde bulunan kararlı yapısı, geniş bir voltaj ve akım dayanımı aralığında stabil çalışmayı destekler, böylece profesyonel projelerinizde en doğru veri akışına ulaşırsınız.
Teknik Bilgiler
- Pin Sayısı: 20 Pin
- Paket Tipi: DIP-20 (Dual In-Line)
- Pin Aralığı (Pitch): 2.54 mm (0.1 inch)
- Sıra Aralığı (Width): 7.62 mm (0.3 inch)
- Gövde Malzemesi: Isıya Dayanıklı Termoplastik
- Kontak Yapısı: Kalay Kaplamalı Pirinç
Sık Sorulan Sorular
Soru 1: 20 pinli soket hangi popüler mikrodenetleyicilerle uyumludur?
Cevap: Özellikle AVR serisinden ATtiny2313 veya bazı özel lojik entegre modelleri 20 pinli DIP paketinde üretilir. Bu tip komponentlerin tamamıyla fiziksel ve elektriksel olarak tam uyumludur.
Soru 2: Soket üzerindeki yarım ay (notch) çentiğinin önemi nedir?
Cevap: Bu çentik, entegrenin 1 numaralı pin yönünü işaret eder. Soketi PCB'ye bu yönde lehimleyip entegreyi de aynı yönde taktığınızda, ters bağlantı kaynaklı kısa devre risklerini önlemiş olursunuz.
Soru 3: Soket kullanımı devrenin sinyal kalitesini etkiler mi?
Cevap: Düşük ve orta frekanslı dijital devrelerde soket kullanımı herhangi bir iletim kaybı veya parazit yaratmaz. Aksine, entegrenin lehim havyasıyla maruz kalacağı termal stresi önleyerek devrenin ömrünü uzatır.
