1N4148 Diyot - Yüksek Hızlı Sinyal Anahtarlama Diyodu - DO-35 Cam Kılıf
⚡ BİR BAKIŞTA ÜRÜN
Dijital devreler için ultra hızlı tepki! 4ns anahtarlama hızı sunan 1N4148 sinyal diyodu; yüksek frekanslı anahtarlama ve sinyal işleme projeleri için Ecem Bilgisayar teknik envanterinden seçilmiştir. Profesyonel komponent çözümü.
Dijital sistemlerin ve yüksek frekanslı uygulamaların vazgeçilmez bir parçası olan 1N4148 Diyot, ultra hızlı anahtarlama kabiliyeti ile öne çıkar. Yaklaşık 4 nanosaniyelik (4ns) ters toparlanma süresi (trr), bu bileşeni milisaniyelerle çalışan standart doğrultucu diyotlardan ayırarak sinyal işleme ve lojik devreler için optimize eder. Ecem Bilgisayar teknik standartlarında sunulan bu ürün, DO-35 tipi dayanıklı cam kılıf yapısı sayesinde termal kararlılık sunar. Maksimum 100V ters gerilim dayanımı ve 200mA sürekli akım kapasitesi ile küçük sinyal uygulamalarında, veri iletim hatlarında ve yüksek frekanslı anahtarlama yapan sürücü katlarında güvenilir bir performans sergiler.
Teknik Parametre Analizi
Ters Toparlanma Süresi (trr)
4.0 ns (Ultra Hızlı)
Maksimum Ters Gerilim (VRRM)
100 Volt
Sürekli İleri Akım (IF)
200 mA
Kılıf Tipi
DO-35 (Cam Kılıf)
Maksimum Güç Dağılımı
500 mW
Çalışma Sıcaklık Aralığı
-65°C ile +175°C
Teknik Uygulama Rehberi (FAQ)
Soru 1: 1N4148 ile 1N4007 arasındaki temel fark nedir?
1N4007 bir güç doğrultucu diyodudur; yüksek akımları (1A) iletir ancak anahtarlama hızı yavaştır. 1N4148 ise bir sinyal diyodudur; düşük akım (200mA) iletir ancak standart diyotlardan binlerce kat daha hızlı anahtarlama yaparak dijital verileri işleyebilir.

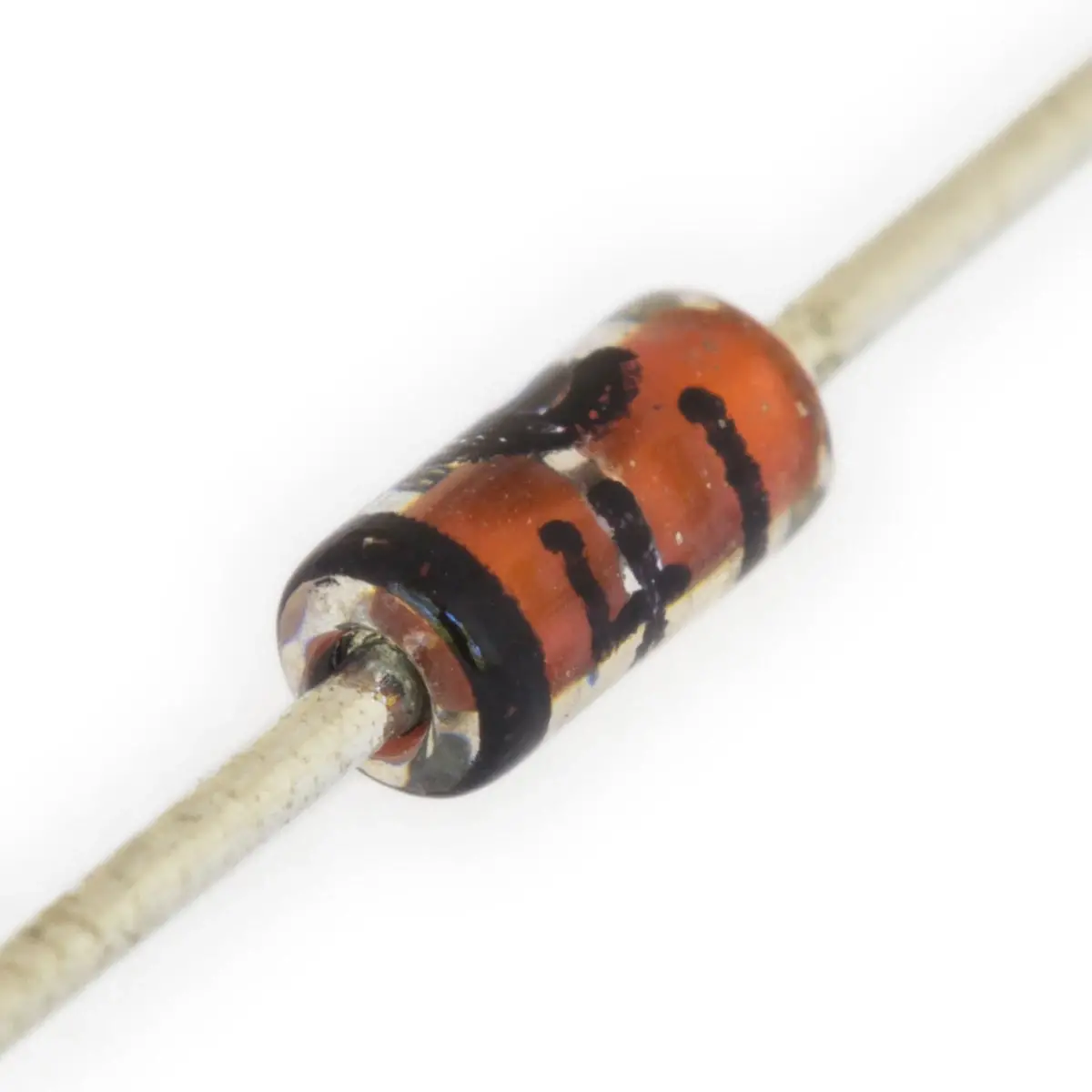

Cam kılıf, yarı iletken eklemi neme ve dış etkenlere karşı mükemmel şekilde izole eder. Ayrıca, şeffaf yapısı sayesinde diyotun içindeki bağlantı teli görülebilir ve yüksek sıcaklıklara karşı plastik kılıflardan daha dirençlidir.
Soru 3: Dijital devrelerde "clamping" diyodu olarak kullanımı nasıldır?
Hızlı tepki süresi sayesinde, giriş sinyallerindeki ani voltaj sıçramalarını (spike) mikrodenetleyicilerin giriş pinlerine zarar vermeden önce sönümleyerek koruma sağlar.
İlgili Teknik Terimler:
