MPU6050 6 eksen ivme ve jiroskop sensörü, üzerinde barındırdığı 3 eksenli ivmeölçer ve 3 eksenli jiroskop birimleri ile nesnelerin açısal hızını ve yerçekimine göre konumunu saniyeler içinde analiz eden profesyonel bir denge modülüdür | I2C haberleşme protokolü sayesinde sadece iki pin üzerinden mikrodenetleyicinizle dijital veri akışı sağlayan bu kart, 16-bit analog-dijital dönüştürücüleri (ADC) ile her bir kanal için yüksek çözünürlüklü çıktı üreterek milimetrik hareketlerin bile hatasız takip edilmesini sağlar | Dahili dijital hareket işlemcisi (DMP) sayesinde karmaşık hesaplamaları kendi üzerinde gerçekleştirerek ana işlemcinizin yükünü hafifleten bu modül, Arduino ve ESP serisi kartlarla tam uyumlu bir ekosisteme sahiptir | Robot kollarından drone sistemlerine, akıllı cihazların ekran yönlendirmelerinden sismik izleme projelerine kadar kararlı bir performans sergiler | Kompakt tasarımı ve yüksek hassasiyetiyle profesyonel hareket algılama projeleri için ideal bir donanımdır
Ürün Tanımı

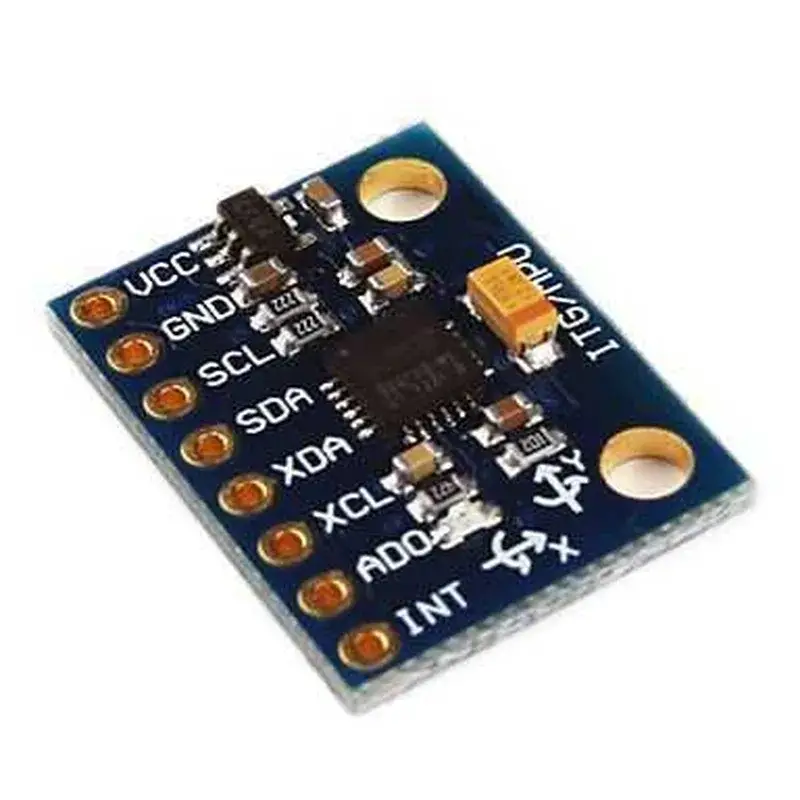

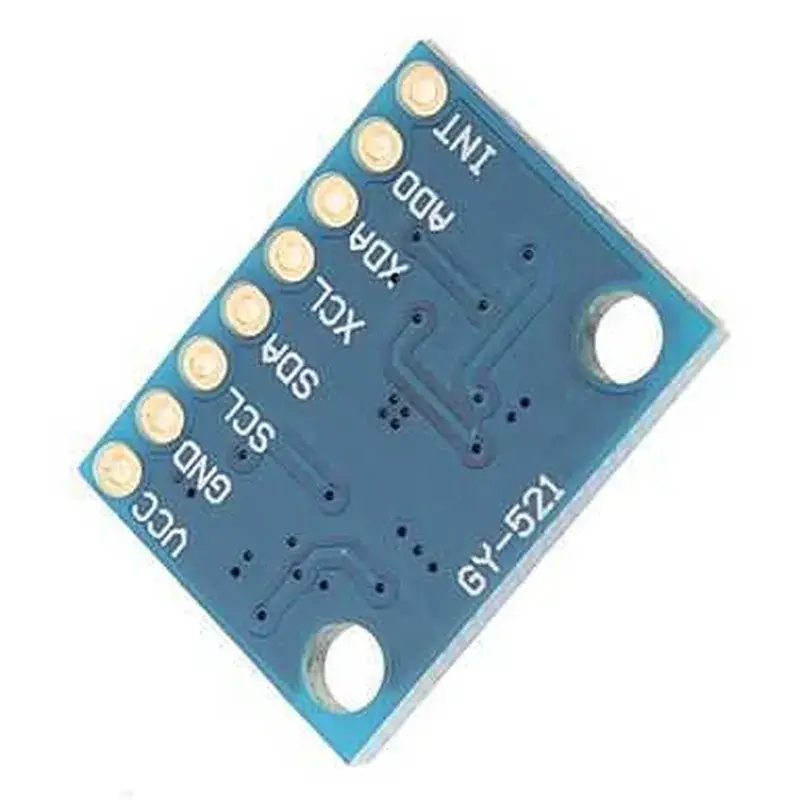

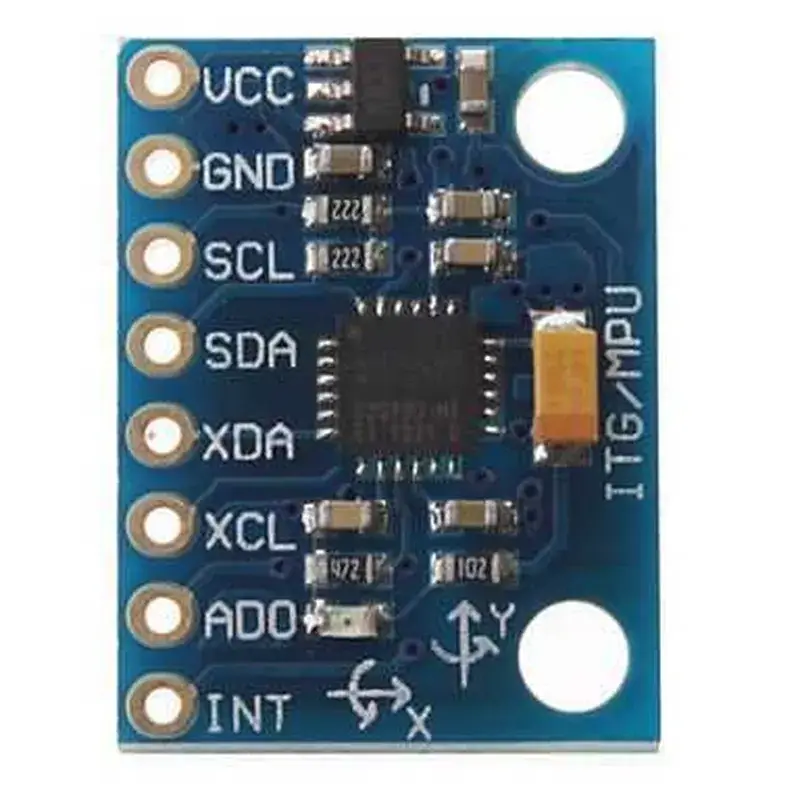

MPU6050 6 Eksen İvme ve Jiroskop Sensörü (GY-521) - Hassas Hareket ve Denge Modülü, hareket kontrol teknolojilerini hobi elektroniği ve profesyonel prototipleme dünyasına taşıyan sarsılmaz bir donanımdır. Mikro-elektromekanik sistemler (MEMS) teknolojisiyle üretilen bu sensör, X, Y ve Z eksenlerindeki ivmelenme verileriyle hızlanmayı; açısal hız verileriyle ise dönüş hareketlerini yüksek doğrulukla raporlar.
Modül, özellikle denge robotları (self-balancing robots), insansız hava araçları ve el hareketlerine duyarlı oyun kontrolcüleri için optimize edilmiştir. "Çift Taraflı Koruyucu Jelatin Film" ile mühürlenen kontrol kartı, manyetik alanlardan ve statik elektrik sıçramalarından etkilenmeyerek veri akışının sürekliliğini garanti altına alır. Kart üzerinde bulunan düşük gürültülü voltaj regülatörü, 3V ile 5V arasındaki geniş bir besleme aralığında sensörün stabil çalışmasını sağlar, böylece profesyonel projelerinizde enerji dalgalanmalarından bağımsız en doğru denge verisine ulaşırsınız.
Teknik Bilgiler
- Haberleşme Arayüzü: I2C (SDA, SCL)
- Çözünürlük: 16-Bit ADC (Tüm kanallar için)
- İvmeölçer Aralığı: ±2, ±4, ±8, ±16g (Seçilebilir)
- Jiroskop Aralığı: ±250, 500, 1000, 2000 °/s (Seçilebilir)
- Çalışma Gerilimi: 3V – 5V DC (Dahili Regülatörlü)
- Özellik: Kararlı veri iletimi için Çift Taraflı Koruyucu Jelatin Film
Kullanım Alanları
- Denge robotları ve otonom hareket eden kara araçları
- Drone ve RC helikopterlerde uçuş kontrol ve stabilizasyon sistemleri
- Giyilebilir teknoloji ürünlerinde adım sayar ve hareket takibi
- Sanal gerçeklik (VR) başlıkları ve 3D konum algılama cihazları
Sık Sorulan Sosular
Soru: 6 eksen neyi ifade eder? 9 eksenli modellerle farkı nedir?
Cevap: 6 eksen; 3 eksen ivme ve 3 eksen jiroskop verisidir. 9 eksenli modellerde buna ek olarak 3 eksenli manyetometre (pusula) bulunur. Denge projelerinin %90'ı için 6 eksen fazlasıyla yeterlidir.
Soru: Veri okurken oluşan "kayma" (drift) sorunu nasıl çözülür?
Cevap: Jiroskop verileri zamanla küçük sapmalar yapabilir. Yazılımsal olarak "Complementary Filter" (Tamamlayıcı Filtre) veya "Kalman Filtresi" kullanarak ivmeölçer ve jiroskop verilerini birleştirmek en doğru sonucu verir.
Soru: Ürünün üzerinde fiziksel koruma mevcut mu?
Cevap: Evet, sensör bileşenleri ve PCB yüzeyi dış etkilerden korunması amacıyla Çift Taraflı Koruyucu Jelatin Film ile mühürlenerek sevk edilmektedir.
Soru: AD0 pini ne işe yarar?
Cevap: I2C adresini belirlemek için kullanılır. Eğer tek bir I2C hattında iki adet MPU6050 kullanacaksanız, birinin adresini bu pin üzerinden değiştirebilirsiniz.
