TP4056 Micro USB Korumalı LiPo Pil Şarj Modülü – 1S 3.7V

TP4056 Micro USB korumalı LiPo pil şarj modülü, tek hücreli (1S) 3.7V lityum pillerin şarj edilmesi için kullanılan bir şarj devresidir | TP4056 entegresi ile sabit akım ve sabit gerilim (CCCV) yöntemiyle çalışır | Micro USB girişinden veya IN+ / IN- pinlerinden 4.5V-6V aralığında beslenebilir | Dahili koruma devresi ile aşırı şarj, aşırı deşarj ve aşırı akım gibi durumlara karşı pili korumaya yardımcı olur

Ürün Tanımı

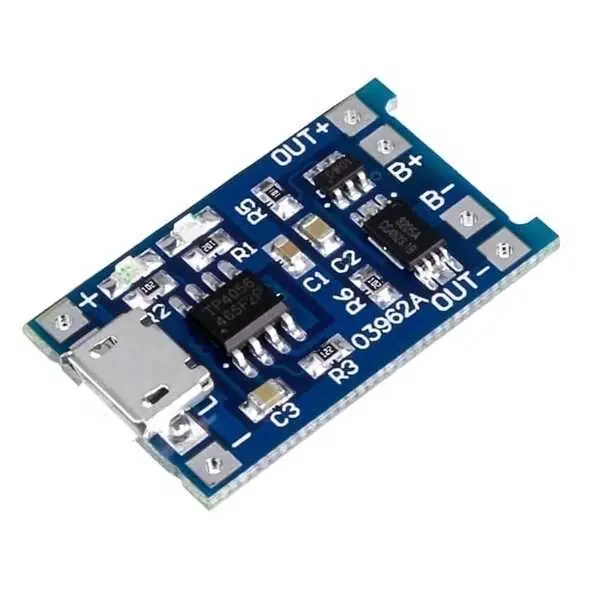

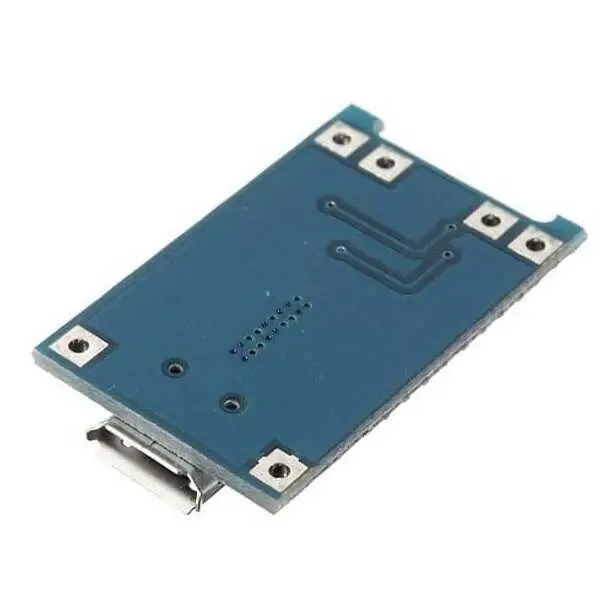

TP4056 Micro USB Korumalı LiPo Pil Şarj Modülü - 1S 3.7V, 3.7V tek hücreli lityum pil (Li-ion/LiPo) şarj uygulamalarında kullanılan kompakt bir şarj kartıdır. TP4056 şarj entegresi sayesinde 4.2V şarj sonu gerilimine göre CC/CV (CCCV) prensibiyle şarj işlemini yönetir.

Modül üzerindeki koruma devresi, pilin aşırı şarj veya aşırı deşarj gibi durumlarda korunmasına yardımcı olur. Micro USB portu ile pratik besleme imkanı sunar; ayrıca IN+ / IN- pinleri üzerinden de giriş bağlantısı yapılabilir. LED göstergeler ile şarj durumu takip edilebilir.

Teknik Özellikler

• Şarj Metodu: CC/CV (CCCV)
• Bağlantı Tipi: Micro USB port ve IN+ / IN- pinleri
• Giriş Voltajı: 4.5V - 6V
• Şarj Voltajı: 4.2V
• Maksimum Şarj Akımı: 1A
• LED Göstergesi: Şarj sırasında kırmızı, şarj tamamlandığında yeşil
• Aşırı Deşarj Koruması: 2.5V
• Aşırı Akım Koruması: 3A
• Koruma Entegresi: FS8205A
• Kart Boyutları: 28.5 x 17.3 x 3.6 mm

Kullanım Alanları

• 1S 3.7V lityum pil ile çalışan küçük elektronik projeler
• Arduino ve benzeri geliştirme kartlarıyla kullanılan pil tabanlı devreler
• Taşınabilir cihaz prototipleri ve batarya şarj uygulamaları
• Giyilebilir teknoloji ve mobil robot projelerinde pil şarj çözümleri

Sık Sorulan Sorular

Soru: Bu modül hangi pil tipleri için uygundur?

Cevap: Tek hücreli (1S) 3.7V lityum pillerin (Li-ion/LiPo) şarjı için kullanılır.

Soru: Giriş beslemesini nasıl vermeliyim?

Cevap: Micro USB girişinden veya IN+ / IN- pinlerinden 4.5V - 6V aralığında besleme verilebilir.

Soru: LED renkleri neyi gösterir?

Cevap: Şarj sırasında kırmızı LED yanar, şarj tamamlandığında yeşil LED yanar.

Soru: Korumalı model ne sağlar?

Cevap: Dahili koruma devresi; aşırı şarj, aşırı deşarj ve aşırı akım gibi durumlarda pili korumaya yardımcı olur.
