HX711 ağırlık sensör kuvvetlendirici modülü, yük hücrelerinden (loadcell) gelen mikro-volt seviyesindeki analog sinyalleri işleyerek 24-bit çözünürlüğünde yüksek hassasiyetli dijital verilere dönüştüren profesyonel bir ADC kartıdır | Hassas mutfak tartılarından endüstriyel tartım sistemlerine kadar geniş bir yelpazede kullanılan bu modül, düşük gürültülü analog ön uç yapısı sayesinde miligram düzeyindeki ağırlık değişimlerini bile mikrodenetleyicinize hatasız bir şekilde aktarır | İki farklı kanal girişi (A ve B) desteği sunan kart, aynı anda birden fazla yük hücresini yönetmenize veya farklı kazanç (gain) seviyeleriyle ölçüm yapmanıza olanak tanır | Arduino, ESP32 ve Raspberry Pi gibi tüm geliştirme kartları ile basit bir seri haberleşme protokolü üzerinden tam uyumlu çalışır | Kompakt PCB tasarımı ve yüksek kararlılığı ile hassas ağırlık ve kuvvet ölçümü gerektiren projelerde güvenilir veri akışı sağlayan kritik bir donanımdır
Ürün Tanımı

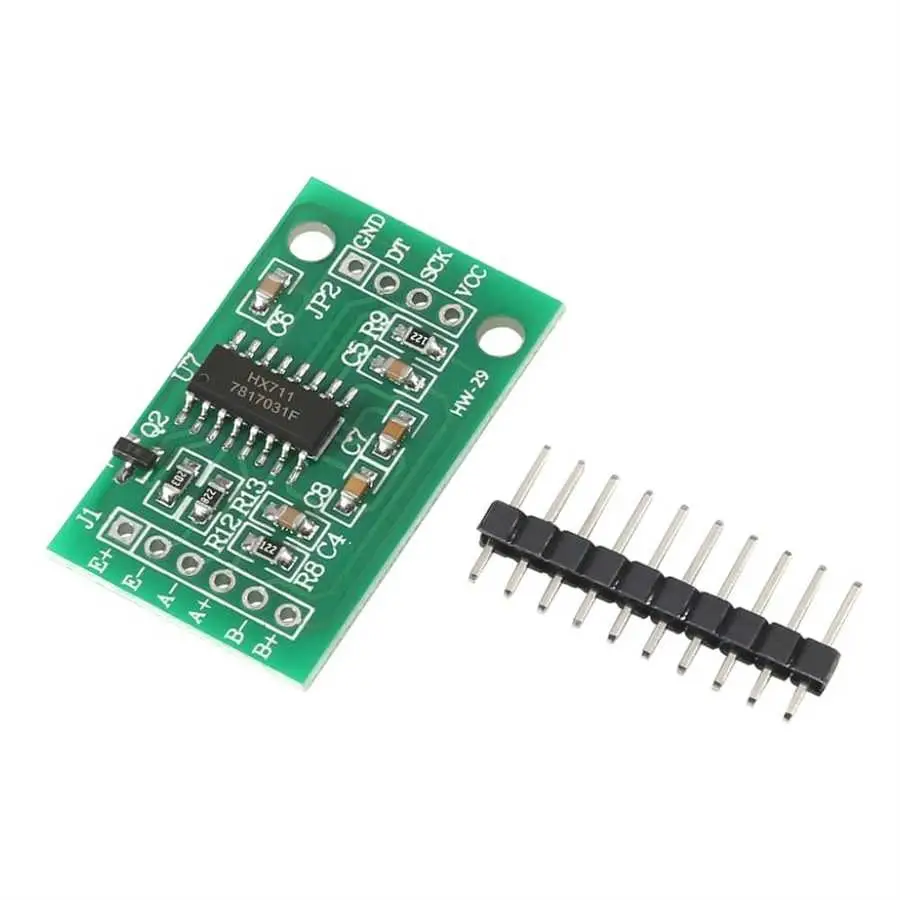

HX711 Ağırlık Sensör Kuvvetlendirici Modülü - 24-Bit Yüksek Hassasiyetli ADC Kartı, yük hücrelerinin (Loadcell) ürettiği çok küçük elektriksel değişimleri yükseltmek ve dijitalleştirmek için optimize edilmiş özel bir entegre devredir. Standart mikrodenetleyicilerin 10-bit veya 12-bit olan dahili ADC birimleri ağırlık ölçümü için yetersiz kalırken, HX711 sunduğu 24-bit derinlik ile profesyonel ölçüm sonuçları elde etmenizi sağlar.
Modül, özellikle laboratuvar tipi hassas teraziler, otonom dolum sistemleri ve akıllı stok takip projeleri için vazgeçilmezdir. "Çift Taraflı Koruyucu Jelatin Film" ile mühürlenen kontrol kartı, elektromanyetik parazitlere ve dış ortamlardaki nem faktörüne karşı ekstra direnç gösterir. Kart üzerindeki regülatör devresi, yük hücreleri için gerekli olan kararlı besleme voltajını sağlar, böylece ölçüm sırasında oluşabilecek sapmaları minimuma indirerek en doğru veriye ulaşmanızı kolaylaştırır.
Teknik Bilgiler
- Çözünürlük: 24-Bit Yüksek Hassasiyetli ADC
- Kanal Sayısı: 2 Diferansiyel Giriş (Kanal A ve Kanal B)
- Programlanabilir Kazanç (Gain): 128 (Kanal A), 64 (Kanal A), 32 (Kanal B)
- Çalışma Gerilimi: 2.6V – 5.5V DC
- Örnekleme Hızı: 10Hz veya 80Hz (Yazılımsal seçilebilir)
- Özellik: Hassas veri iletimi için Çift Taraflı Koruyucu Jelatin Film
Kullanım Alanları
- Dijital mutfak, banyo ve laboratuvar tipi hassas terazi projeleri
- Kovan ağırlığı takibi yapan akıllı arıcılık sistemleri
- Endüstriyel dolum makinaları ve ağırlık bazlı paketleme üniteleri
- Kuvvet ölçümü gerektiren mekanik test düzenekleri ve robotik kollar
Sık Sorulan Sorular
Soru: HX711 olmadan yük hücresini doğrudan Arduino'ya bağlayabilir miyim?
Cevap: Hayır, yük hücreleri çok küçük analog sinyaller üretir ve Arduino'nun standart pinleri bu seviyeyi algılayamaz. HX711 bu sinyali hem yükseltir hem de dijital koda çevirir.
Soru: 4 telli ve 3 telli yük hücreleri ile çalışır mı?
Cevap: Evet, 4 telli (Full Bridge) hücreleri doğrudan bağlayabilir, 3 telli (Half Bridge) hücreleri ise uygun bir Wheatstone köprüsü kurarak bu modül üzerinden okuyabilirsiniz.
Soru: Ürünün üzerinde fiziksel koruma mevcut mu?
Cevap: Evet, hassas ADC bileşenleri ve PCB yolları, dış etkilerden ve korozyondan korunması amacıyla Çift Taraflı Koruyucu Jelatin Film ile mühürlenmiştir.
Soru: 10Hz ve 80Hz seçimi neyi değiştirir?
Cevap: 10Hz modu daha yüksek kararlılık ve düşük gürültü sunar (hassas tartımlar için), 80Hz modu ise daha hızlı tepki süresi sağlar (hareketli ağırlık ölçümleri için).
