6 Pinli On/Off Kilitli Buton - DPDT Kilitli Push Switch - Çift Kanallı Mini Anahtar

6 pinli DPDT yapısına sahip, kilitli (latching) mekanizmalı On-Off buton. Bağımsız iki ayrı hattı aynı anda kontrol edebilen, breadboard ve PCB uyumlu kompakt anahtarlama elemanı. Ecem Bilgisayar teknik güvencesiyle sunulur.
Ürün Kodu: 514
Stok: 4
8.76 TL

Favorilerime ekle

Hızlı Gönderi

Güvenli Alışveriş

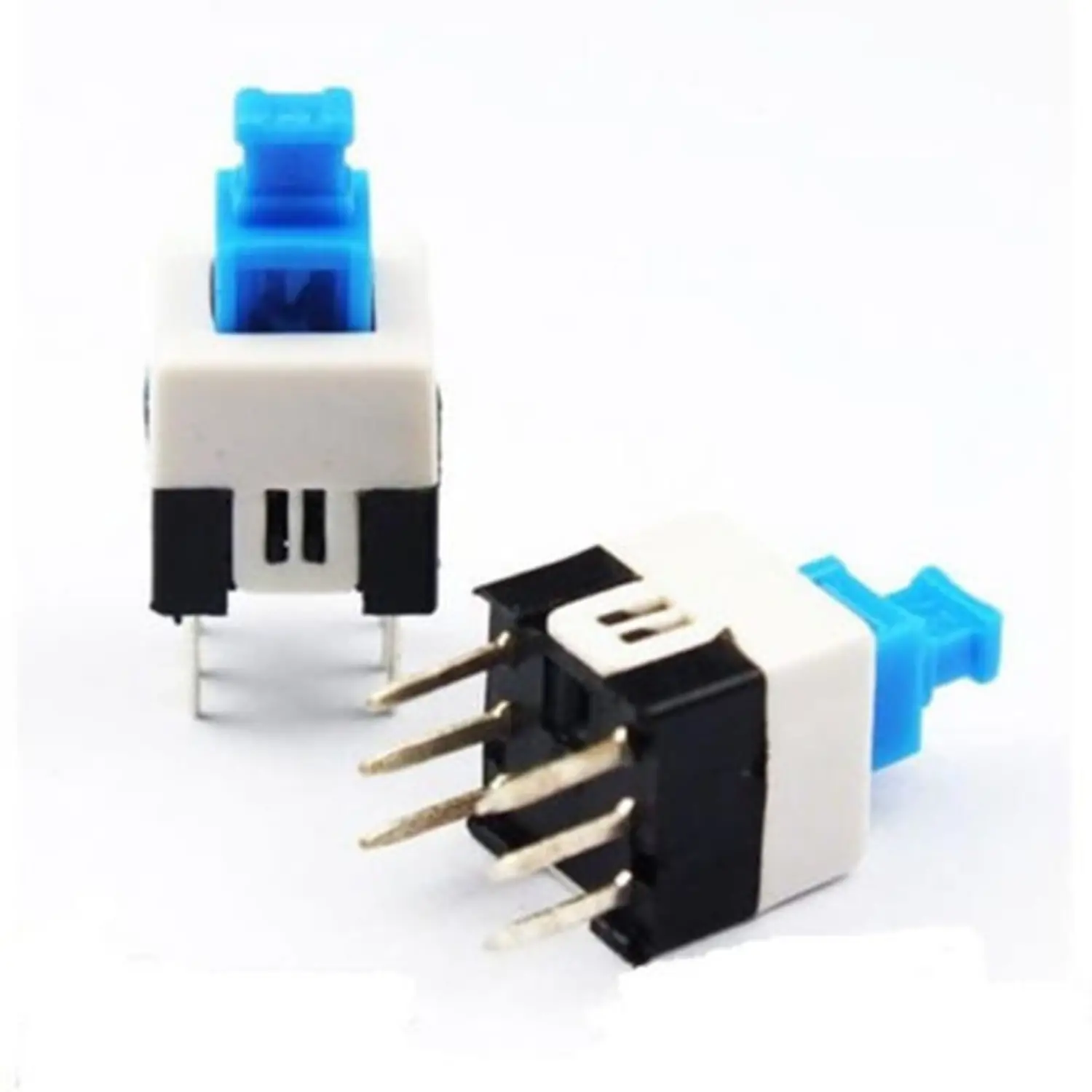

6 Pinli On/Off Kilitli Buton (DPDT)

Çift Kanallı Kontrol ve Mekanik Kilitleme Teknolojisi

Elektronik devrelerde güç ve sinyal yönetimini profesyonel bir standarta taşıyan 6 Pinli On/Off Kilitli Buton, çok fonksiyonlu yapısıyla öne çıkan bir anahtarlama elemanıdır. DPDT (Double Pole Double Throw) mimarisine sahip olan bu buton, birbirinden bağımsız iki ayrı elektrik hattını aynı anda açıp kapatma yeteneğine sahiptir. "Self-Locking" (kilitli) mekanizması sayesinde, butona bir kez basıldığında devre iletime geçer ve kilitlenir; ikinci basışta ise kilit çözülerek devre kesilir. Bu özellik, cihazların güç kontrolünde kararlı bir kullanıcı deneyimi sağlar.

Butonun teknik pin dizilimi, 2 sıra ve 3 sütun şeklinde 6 adet pinden oluşur. Her sıradaki orta pin "Common" (ortak) uç görevi görür. Butonun kilitli konumu, iç mekanizmadaki hassas bir yay ve metal tırnak sistemiyle korunur. 7x7mm veya 8.5x8.5mm gibi kompakt form faktörleri, modülün hem delikli prototip kartlarına (breadboard) hem de profesyonel baskı devrelere (PCB) kusursuz entegrasyonunu mümkün kılar. Düşük kontak direnci sayesinde, lojik sinyal seviyelerinden orta güçteki besleme hatlarına kadar geniş bir spektrumda güvenle kullanılır.

Ecem Bilgisayar teknik ürün portföyünde yer alan bu kilitli switch, ses sistemlerinden endüstriyel kontrol cihazlarına, güç kaynaklarından hobi elektroniği projelerine kadar her alanda standardı belirler. Üst kısmına eklenebilen farklı renklerdeki buton başlıkları ile estetik bir panel tasarımı sunar. Mekanik ömrü ve elektriksel kararlılığı ile bilinen bu 6 pinli yapı, projelerinizde hem fiziksel bir anahtarlama konforu hem de elektriksel bir izolasyon güvenliği elde etmeniz için optimize edilmiştir.

Teknik Parametre Analizi

Anahtarlama Yapısı	DPDT (Çift Kutuplu, Çift Yönlü)
Pin Sayısı	6 Pin (PCB Tipi)
Mekanizma Tipi	Self-Locking (Kilitli On-Off)
Kontak Akımı	30V DC / 0.5A (Tipik)
Kontak Direnci	≤ 50 mOhm
Yalıtım Direnci	≥ 100 MOhm

Teknik Terimler Sözlüğü

DPDT (Double Pole Double Throw)

Aynı anda iki farklı devreyi kontrol edebilen, her bir devre için iki farklı çıkış yönü sunan anahtarlama mimarisidir.

Self-Locking (Kilitli)

Basıldığında konumunu koruyan (ON), tekrar basıldığında orijinal konumuna dönen (OFF) mekanik kilitli buton türüdür.

Pin Pitch (Bacak Aralığı)

Pinler arasındaki dikey ve yatay mesafe olup, standart PCB ve breadboard deliklerine uyum için teknik bir kriterdir.

Teknik Uygulama Bilgileri (FAQ)

Soru 1: 6 pinin hangilerini güç hattı için kullanmalıyım?

İki sıranın da orta pinleri (2 ve 5 numaralı pinler) giriştir. Butonun konumuna göre bu girişler sağdaki veya soldaki pinlerle iletime geçer. Sadece bir hattı kontrol edecekseniz, tek sırayı kullanmanız teknik olarak yeterlidir.

Soru 2: Butona bastığımda neden kilitli kalmıyor?

Butonun "Self-Locking" (Kilitli) olduğundan emin olun. "Momentary" (Yaylı) modeller dış görünüş olarak çok benzerdir ancak kilit mekanizması içermezler. Ecem Bilgisayar'dan aldığınız ürünün kilitli model olduğunu teknik spektrumdan doğrulayınız.

Soru 3: Bu butonla iki ayrı cihazı aynı anda açıp kapatabilir miyim?

Evet. DPDT yapısı sayesinde, iki sırayı birbirinden bağımsız iki farklı devre olarak kullanabilirsiniz. Örneğin; bir sıra ile LED'i yakarken, diğer sıra ile bir motoru teknik olarak aynı anda çalıştırabilirsiniz.
