Arduino ile Uyumlu LCD ve Tuş Takımı Shieldi

Arduino ile Uyumlu LCD ve Tuş Takımı Shieldi

Arduino ile LCD ekran kullanırken jumper kullanılması pin sayısının çok olmasından dolayı karmaşıklığa sebep olabilmektedir. Bu shield sayesinde LCD ekran bağlantıları ile uğraşmadan, hata dersi olmadan hızlıca kodlamaya geçebilirsiniz.

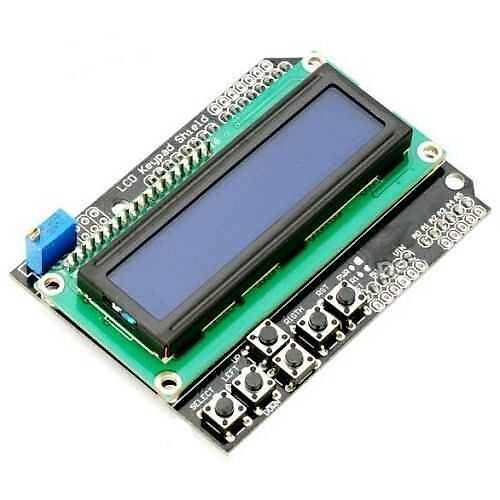

LCD ve Tuş Takımı Shield, Arduino Uno ve benzeri kartlarla kullanabileceğiniz, üzerinde tüm bağlantıları yapılmış şekilde 16x2 LCD ekran ve 5 adet programlanabilir push buton bulunan arduino shield kartıdır. LCD ekran kontrast ayarı yapabilmek için dahili trimpot bulunmaktadır. Push butonlar A0 pinine bağlanmaktadır. Butonlara basıldığı durumda A0 pininden okunan değer farklılık göstermektedir. Her buton için okunan değer farklıdır. Bu sayede hangi butona basıldığı anlaşılmaktadır.

LCD ve butonlar tarafından kullanılmayan pinler, sisteme eklemek istediğiniz diğer modülleri bağlayabilmeniz için kart üzerine konulmuştur. Analog pinler kolay bir şekilde sensör bağlantısı yapılabilmesi açısından 3’lü formasyon (5V-GND-Sinyal) şeklinde kart üzerine eklenmiştir.
