7 RENK YANIP SÖNEN LED MODÜLÜ
7 renk yanıp sönen LED modülü aşağıdaki özelliklere sahip otomatik 5mm yuvarlak yüksek parlaklık ışık yayan diyot kullanır:
1) ürün tipi: LED
2) Model: YB-3120B4PnYG-PM
3) ürün şekli: delik 5mm yuvarlak ışık yayan diyot
4) renk: pembe sarı yeşil (yüksek parlaklık)
5) Lens tipi: beyaz sis
6) standart ileri gerilim: 3.0-4.5 V
Paket içeriği:
1 X KY-034 7 renkli LED modülü
7- Renkli Otomatik Flaşlı LED
Otomatik yanıp sönen LED, genel LED'ler gibi görünür (şematik diyagramı için bkz. Şekil (a)). Şekil (b) 'de gösterildiği gibi bir CMOS entegre devresinden (IC) ve bir LED'den oluşur.
İlke, Bağlantı ve Uygulamalar
Diyotu kullanırken kutbuna dikkat edin ve ters bağlamayın. Genellikle daha uzun pim anottur (güç kaynağının anotuna bağlanır), ancak durum farklı olabilir. Bu yüzden lütfen kullanırken dikkatli olun.
Basit yapısı ve küçük boyutu ile otomatik flaş LED'ler oyuncaklarda ve alarm veya uyarı devrelerinde yaygın olarak kullanılmaktadır.

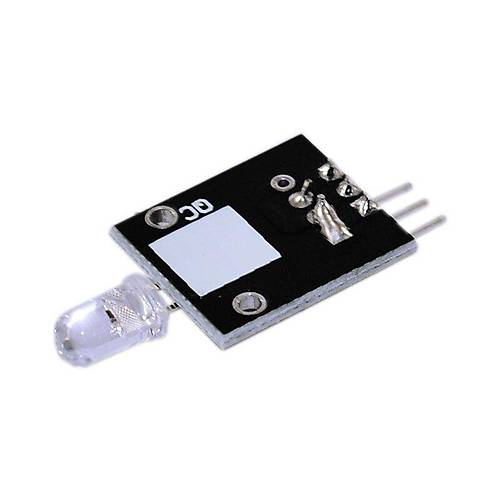

7-Renkli Otomatik Flaşlı LED Modülü
Yanında GND, GND ve VCC ile etiketlenmiş üç pinli bir anti-ters başlık (3 pinli bir anti-reverse kablosu sağlanır) içerir. VCC'ye 5V veya 3.3V bağlayın (kullandığınız daha yüksek voltaj, LED daha parlak olacaktır), ardından GND'den herhangi birini gücün GND'sine bağlayın. Artık LED'in yanıp söndüğünü ve renklerinin değiştiğini görebilirsiniz.
Şematik Diyagram
Şema basittir - LED'in yanmasını önlemek için sadece 330 Ohm'luk bir direnç bağlayın.
Güç açıldığında, 7 renkli LED yerleşik renkleri yanıp söner.
Özellikleri:
1) 7 renge kadar yanıp sönebilen otomatik flaş LED'li bir modül.
2) Programlamaya gerek yok. Sadece güç kaynağına bağlayın ve çalışacaktır.
