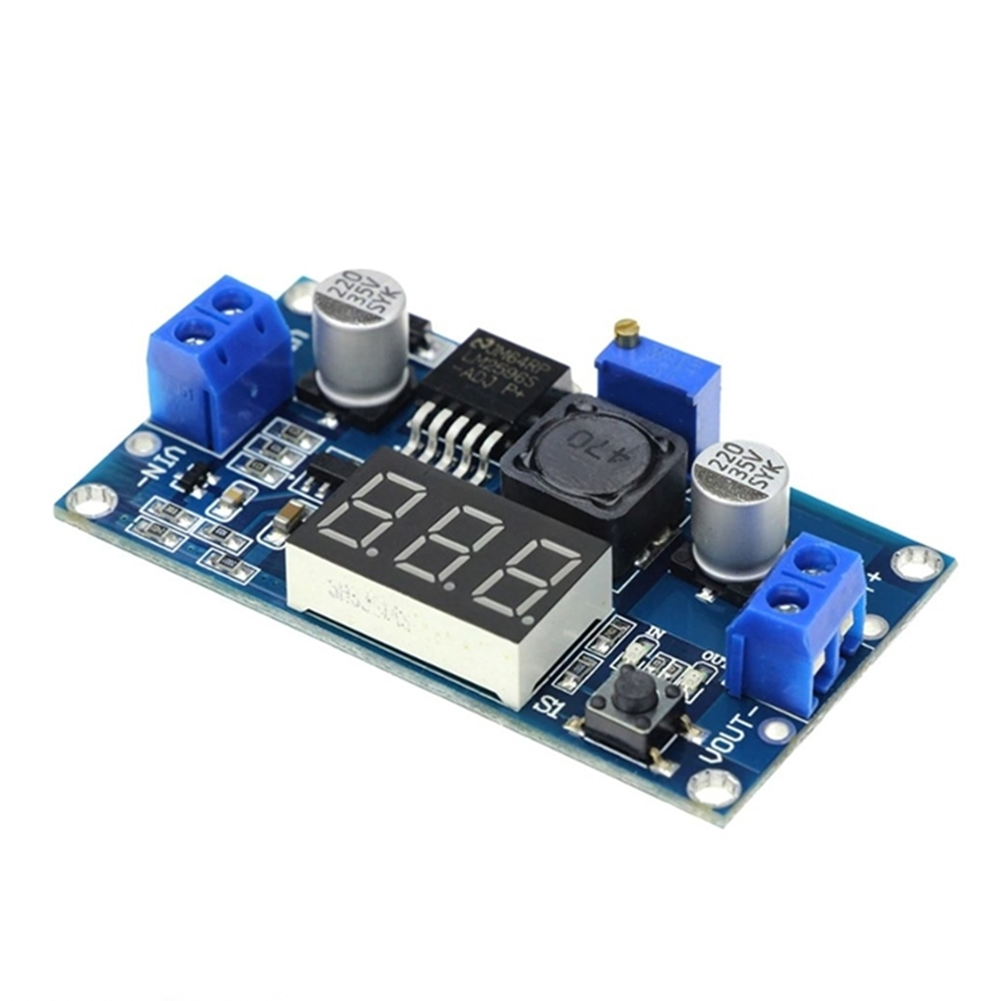

7 Segmentli Ayarlanabilir 3 A Voltaj Regülatör Kartı - LM2596-ADJ

DC-DC step-down voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan LM2596 entegresi bulunmaktadır. Regülatör üzerinden 3A'e kadar akım akıtılabilir. Giriş gerilimi 4-35V arasıdır. Bu aralıkta uygulanan voltaja değerine göre kart üzerindeki trimpottan yararlanırak 1.25-30V arası çıkış gerilimi elde edilebilir. Çok kolay kullanıma sahip ve yüksek performanslı bu voltaj regülatörü kartı bir çok hobi ve robotik projenizde giriş gerilimlerinizi ayarlamanıza imkan vermektedir. Ayrıca kart üzerinde yer alan 7 segment ile giriş ve çıkış gerilimleri rahatlıkla okunabilmekte ve ayar yapılırken buradaki değer gözlenebilmektedir. Kart üzerinde yer alan buton sayesinde giriş gerilimi ile çıkış geriliminin 7 segment üzerinde gösterilmesi sağlanabilmektedir. Voltaj göstergesinin 0.1V'luk hassasiyeti vardır.

Regülatör kartı üzerinde giriş ve çıkış gerilimleri bağlantısı için 0 numara klemens yer almaktadır. Bununla birlikte giriş ve çıkışlara kablo lehimleyerek de kullanabilirsiniz.

Kart ile yapılan uygulamalarda giriş gerilimi her zaman çıkış geriliminden daha yüksek olmak zorundadır. Kart üzerinde yer alan IN+ pozitif besleme girişi, IN- toprak, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır.

Özellikleri:

• Giriş Gerilimi: 4-35V
• Çıkış Gerilimi: 1.25-30V
• Çıkış gerilimin 7 segment üzerinde gösterilebilmesi
• Giriş geriliminin 7 segment üzerinde gösterilebilmesi
• Çıkış Akımı: 3A
• Kart Ölçüleri: 68x35mm
